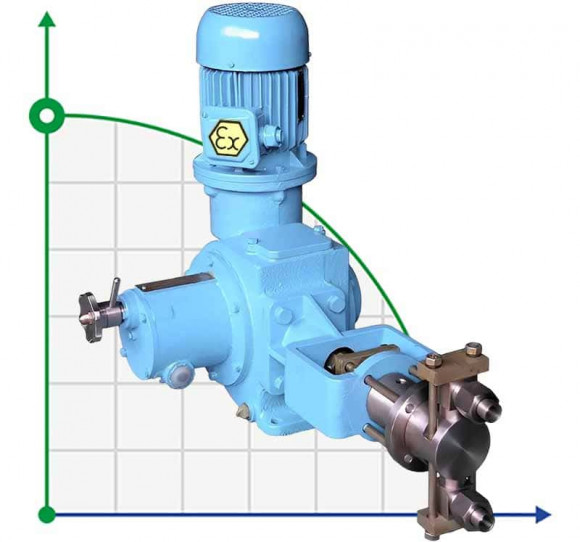

Дозуючий плунжерний насос 2НД 200/250 Д14B, 5,5кВт, Ex

Дозуючі плунжерні насоси та агрегати призначені для об'ємного напірного дозування нейтральних і агресивних рідин, емульсій і суспензій із густиною не більш як 1300 кг/м3, з кінематичною в'язкістю від 8,5х10-7 до 8х10-4 м2/с (від 0,0085 до 8 Ст), з температурою від мінус 15 ºС до плюс 150 ºС, з концентрацією твердої неабразивної фази не більш як 10% за масою, з максимальною густиною частинок до 2000 кг/м3, з величиною зерна твердої неабразивної фази не більш як 1% від діаметра умовного проходу вхідного патрубка. Агрегат НД складається з приводу і насоса. В якості приводу може виступати електродвигун або мотор-редуктор. Насос складається з одинарного або здвоєного механізму руху і відповідної кількості гідроциліндрів. Механізм руху містить вбудований черв'ячний редуктор, кривошипно-шатунний механізм для перетворення обертального руху в зворотно-поступальний і механізм регулювання довжини ходу плунжера. Черв'ячний редуктор може бути відсутнім (для насосів із приводом від балансира верстата-качалки). Гідроциліндр складається з корпусу, плунжера з ущільненням, кульових клапанів і приєднувальних патрубків. Приклад позначення агрегату НД: 2НД 800/63 Д14В 2- кількість плунжерів (одноплунжерні - не позначаються; 2 - двохплунжерні); НД - призначення і конструктивні відмінності: НД - насос дозувальний без сорочки обігріву (охолодження); НДР - насос дозувальний з регулюванням на ходу; 800 - подача л/год; 63 - тиск на виході з насоса кгс/см2; Д - виконання за матеріалом проточної частини (сталь 20Х13 (AISI 420) - Д, сталь 12Х18Н10Т (AISI 321) - К); 1 - виконання за видом ущільнення плунжера (шевронними манжетами - 1, сальниковою набивкою - 2); 4 - виконання за конструкцією ущільнення плунжера (без підведення охолоджувальної, затворної або промивної рідини - 3; з підведенням охолоджувальної, затворної або промивної рідини - 4); В - виконання за ступенем вибухозахищеності електрообладнання (загальнопромислове - А, вибухозахищене - В);
