Bloque central, PP, PHOENIX P250

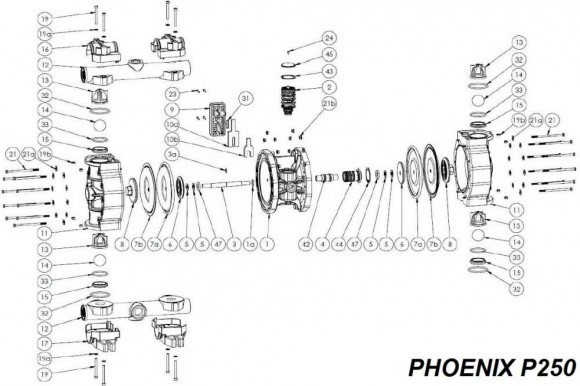

El bloque central de la bomba FLUIMAC PHOENIX P250. Material: polipropileno. Artículo: P0160CCR04221PP. Posición en el esquema de desmontaje: 1. Desmontaje general de la bomba PHOENIX P250: 1 Bloque central 1a Junta tórica 2 Intercambiador de calor neumático 3 Eje 3a Junta tórica 4 Placa intermedia con junta tórica 5 Muelle Belleville 6 Tapa lado aire 7a Lado aire diafragma 7b Diafragma lateral 8 Tapón 9 Rejilla del silenciador 10a Silenciador exterior 10b Silenciador interior 11 Carcasa de la bomba 12 Colector superior/inferior 12a Colector superior 12b Colector inferior 13 Guía de bolas 14 Bola 15 Asiento de bola 16 Collarín 17 Pata 19 Colector de tornillos 19a Junta tórica 19b Tuerca Colector 21 Tornillo Caja colector 21a Junta tórica 21b Tuerca 23 Tornillo rejilla silenciador 24 Tornillo tapa intercambiador neumático 31 Junta tórica silenciador 32 Junta tórica superior para plástico y aluminio 33 Junta tórica inferior 42 Manguito de mando con junta tórica (nueva versión) 43 Anillo de retención para control neumático intercambiador 44 Anillo de retención para intercambiador neumático 45 Tapa para intercambiador neumático *46 Anillo de refuerzo 47 Junta de carrera
