Membrana lado aire, Hytrel, PHOENIX P700

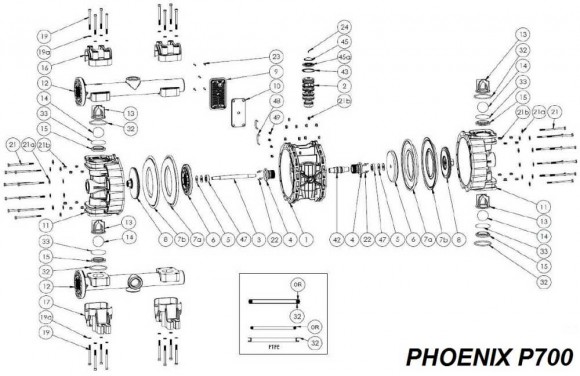

Membrana en el lado aire de la bomba FLUIMAC PHOENIX P700. Material: Hytrel. Artículo: P0700ME004262HY. Posición en el diagrama de análisis: 7a. Esquema general de desmontaje bomba PHOENIX P700: 1 Bloque central 2 Intercambiador neumático 3 Eje 4 Placa intermedia con junta tórica 5 Muelle Belleville 6 Tapa lado aire 7a Membrana lado aire 7b Membrana lado líquido 8 Tapón 9 Rejilla silenciador 10 Silenciador 11 Cuerpo bomba 12 Colector superior/inferior 13 Jaula de bolas guía 14 Bola 15 Asiento de bola 16 Collarín 17 Pata 19 Colector roscado 19a Junta tórica 21 Carcasa roscada 21a Junta tórica 21b Tuerca 22 Placa intermedia atornillable 23 Rejilla silenciador atornillable 24 Aire atornillable tapa del intercambiador 32 Anillo de sellado superior 33 Junta tórica inferior Junta tórica 42 Manguito con junta tórica 43 Anillo de retención para intercambiador neumático 45 Tapa del intercambiador neumático 45a Adaptador de tapa del intercambiador neumático 47 Espaciador de diafragma de viaje 48 Tubo de aire D 6 mm 49 Manguito de montaje
