Colector inferior, AISI 316, PHOENIX P65

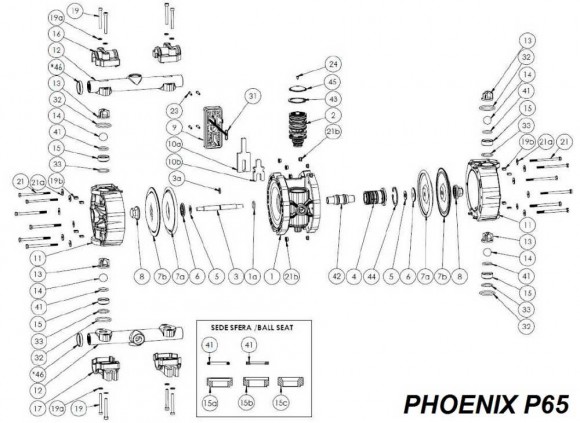

Colector inferior de la bomba FLUIMAC PHOENIX P65. Material: AISI 316. Artículo: P0065CLR04713A4. Posición en el diagrama de análisis: 12b. Diagrama general de desmontaje PHOENIX P65: 1 Bloque central 1a Junta tórica 2 Intercambiador de calor neumático 3 Eje 3a Junta tórica 4 Placa intermedia con junta tórica 5 Muelle Belleville 6 Tapa lado aire 7a Membrana lado aire 7b Membrana lado líquido 8 Tapón 9 Rejilla silenciador 10a Silenciador exterior 10b Silenciador interior 11 Cuerpo bomba 12 Colector superior/inferior 12a Colector superior 12b Colector inferior 13 Jaula de bolas guía 14 Bola 15a Asiento de bola con junta tórica N°41 15b Asiento de bola con junta PTFE N°41 15c Asiento de bola 16 Collarín 17 Pata 19 Tornillo colector 19b Colector 21 Tornillo carcasa 21a Junta tórica 21b Tuerca 23 Rejilla tornillo silenciador 24 Tornillo tapa intercambiador 31 Junta tórica silenciador 32 Junta tórica superior 33 Junta tórica inferior 41 Junta tórica asiento interior 42 Manguito mando con junta tórica 43 Anillo de retención para intercambiador neumático 44 Anillo de retención para unidad central 45 Tapa para intercambiador neumático *46 Anillo de refuerzo 47 Junta de carrera
