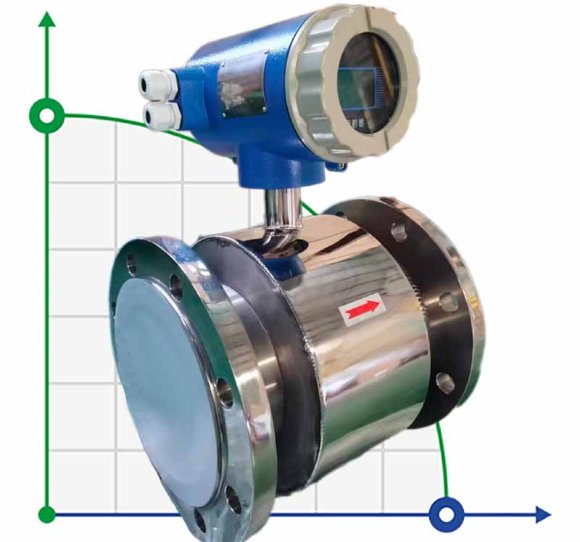

DN80 Débitmètre électromagnétique LDG PN16 (mélange d'alcool 8-10%) 0...50 m3/h, 4-20mA+RS485, acier inoxydable AISI316, revêtement PTFE
Documentation
Télécharger les instructions, le catalogue pour DN80 Débitmètre électromagnétique LDG PN16 (mélange d'alcool 8-10%) 0...50 m3/h, 4-20mA+RS485, acier inoxydable AISI316, revêtement PTFE
Aperçu
Le principe de mesure du débitmètre électromagnétique est basé sur la loi de Faraday de l'induction électromagnétique. Le capteur est principalement composé d'un tube de mesure avec un revêtement isolé, d'une paire d'électrodes installées en pénétrant la paroi du tube de mesure, d'une paire de bobines et d'un noyau de fer pour générer un champ magnétique de travail. Lorsqu'un fluide conducteur s'écoule dans le tube de mesure du capteur, un signal de tension directement proportionnel au débit moyen du fluide est induit au niveau des électrodes. Le signal est amplifié et traité par le transmetteur pour réaliser diverses fonctions d'affichage.
Caractéristiques
| Plage de débit | 0...50 m3/h |
| Signal de contrôle, mA | 4-20 |
| Type de débitmètre | électromagnétique |
| Tension, V | 24 |
| Diamètre de raccordement, DN | 80 |
| Classe de précision (erreur de mesure), % | 0,5 |
| Fabricant | BTS Engineering |
| Sécurité anti-explosion | Non |
| Écart de température | -20...+60°С |
| Pression nominale, MPa | 1 |
| Type de connexion | à bride |
| Température (max), С | 60 |
| Matériau du corps | AISI 316 acier inoxydable |
| Matériau de l'électrode | AISI 316L |
| Pays d'origine | Chine |
