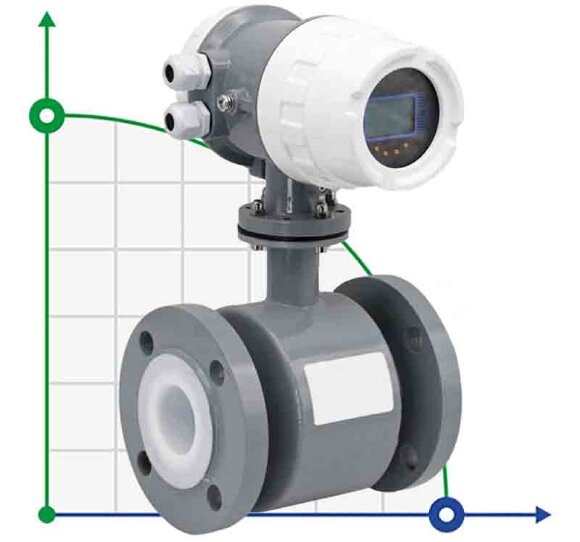

DN20 Débitmètre électromagnétique KLD PN16 en acier au carbone (hydroxyde de potassium KOH-50%, ammoniac 25% liquide), 0.11-11 m3/h, 4-20mA+HART
Documentation
Télécharger les instructions, le catalogue pour DN20 Débitmètre électromagnétique KLD PN16 en acier au carbone (hydroxyde de potassium KOH-50%, ammoniac 25% liquide), 0.11-11 m3/h, 4-20mA+HART
Aperçu
Le principe de mesure du débitmètre électromagnétique est basé sur la loi de Faraday de l'induction électromagnétique. Le capteur est principalement composé d'un tube de mesure avec un revêtement isolé, d'une paire d'électrodes installées en pénétrant la paroi du tube de mesure, d'une paire de bobines et d'un noyau de fer pour générer un champ magnétique de travail. Lorsqu'un fluide conducteur s'écoule dans le tube de mesure du capteur, un signal de tension directement proportionnel au débit moyen du fluide est induit au niveau des électrodes. Le signal est amplifié et traité par le transmetteur pour réaliser diverses fonctions d'affichage.
Caractéristiques
| Plage de débit | 0.11...11 m3/h |
| Signal de contrôle, mA | 4-20mA+HART |
| Type de débitmètre | électromagnétique |
| Tension, V | 24 |
| Diamètre de raccordement, DN | 20 |
| Fabricant | BTS Engineering |
| Le diamètre du tuyau d'admission | DN20 |
| Le diamètre du tuyau de sortie | DN20 |
| Sécurité anti-explosion | Non |
| Écart de température | -10...+30°С |
| Type de connexion | à bride |
| Matériau du corps | acier carbone |
| Matière de la doublure | PTFE |
| Matériau de l'électrode | platinum |
| Pays d'origine | Chine |
