Rondelle 72 Ø Segman pos.n° 15 pour pompe MTZ-P 90/450, art.1015504

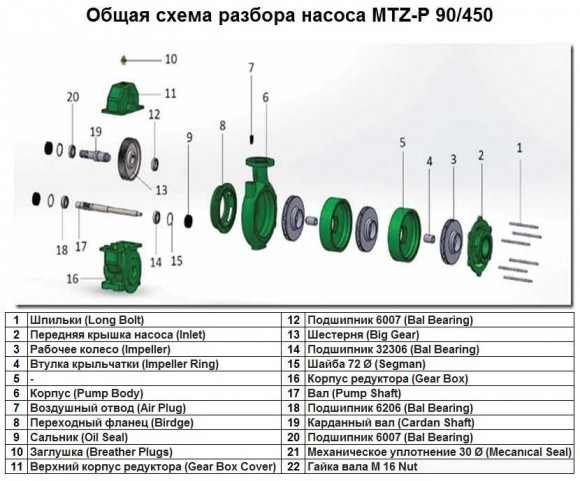

Le schéma général de démontage de la pompe MTZ-P 90/450 : 1. Goujons (boulon long) 2. Couvercle de pompe avant (entrée) 3. Roue (roue) 4. Douille de roue (anneau de roue) 5. - 6. Logement ( Corps de pompe) ) 7. Sortie d'air (bouchon d'air) 8. Bride d'adaptation (Birdge) 9. Joint d'huile (joint d'huile) 10. Bouchon (bouchons de reniflard) 11. Carter supérieur de boîte de vitesses (couvercle de boîte de vitesses) 12. Roulement 6007 (Bal Roulement) 13. Engrenage (Big Gear) 14. Roulement 32306 (Bal Bearing) 15. Rondelle 72 Ø (Segman) 16. Gearbox (Gear Box) 17. Arbre (Pump Shaft) 18. Roulement 6206 (Bal Bearing) 19. Cardan Arbre (Arbre à cardan) 20. Roulement 6007 (Bal Bearing) 21. Garniture mécanique 30 Ø (Joint mécanique) 22. Écrou d'arbre M 16 Écrou
