R-HJ92N/R-HJ97
Garniture mécanique R-HJ92N /R-HJ97
Garniture mécanique simple R-HJ92N /R-HJ97 s'applique aux pompes Alfa Laval, Ebara (3M, DWO), Lowara, KSB (Etanorm, Etachrom), WILO (MVI, MHI, IPL), Grundfos (CDM), Saer (IP), Calpeda (GM, MXS), Hecker HN 410SU. Analogue de joint mécanique: joint Burgmann SHJ97 HJ92N, joint Roten EHS3, Aesseal MO10.
Température: -20°C~200°C
Pression: ≤2.5 Mpa
Vitesse: ≤25 m/s
Matériaux:
- Anneau tournant: Carbone/SIC;
- Anneau fixe: SIC/TC;
- Soufflets: EPDM/VITON/PTFE;
- Ressort: SS304/SS316;
- Pièces métalliques: SS304/SS316.

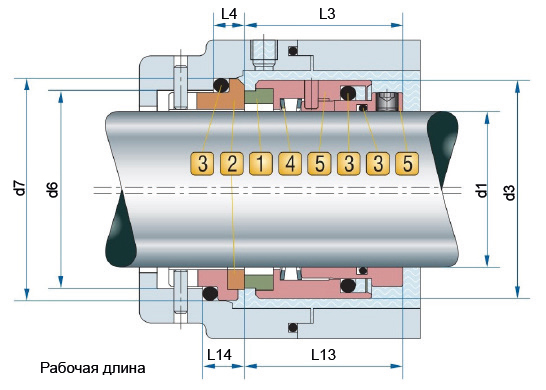

| d1 (H6) | d3 (maximum) | d6(h8) | d7 | L3 (±0,5) | L4 | L13 | L14 |
| 18 | 32 | 27 | 33 | 30,5 | 7.0 | 28,5 | 9.0 |
| 20 | 34 | 29 | 35 | 30,5 | 7.0 | 28,5 | 9.0 |
| 22 | 36 | 31 | 37 | 30,5 | 7.0 | 28,5 | 9.0 |
| 24 | 38 | 33 | 39 | 33,0 | 7.0 | 31,0 | 9.0 |
| 25 | 39 | 34 | 40 | 33,0 | 7.0 | 31,0 | 9.0 |
| 28 | 42 | 37 | 43 | 35,5 | 7.0 | 33,0 | 9.5 |
| 30 | 44 | 39 | 45 | 35,5 | 7.0 | 33,0 | 9.5 |
| 32 | 47 | 42 | 48 | 35,5 | 7.0 | 33,0 | 9.5 |
| 33 | 47 | 42 | 48 | 35,5 | 7.0 | 33,0 | 9.5 |
| 35 | 49 | 44 | 50 | 35,5 | 7.0 | 33,0 | 9.5 |
| 38 | 54 | 49 | 56 | 37,0 | 8.0 | 34,5 | 10.5 |
| 40 | 56 | 51 | 58 | 37,0 | 8.0 | 34,5 | 10.5 |
| 43 | 59 | 54 | 61 | 37,0 | 8.0 | 34,5 | 10.5 |
| 45 | 61 | 56 | 63 | 37,0 | 8.0 | 34,5 | 10.5 |
| 48 | 64 | 59 | 66 | 37,0 | 8.0 | 34,5 | 10.5 |
| 50 | 66 | 62 | 70 | 38,0 | 9.5 | 35,5 | 12.0 |
| 53 | 69 | 65 | 73 | 38,0 | 9.5 | 35,5 | 12.0 |
| 55 | 71 | 67 | 75 | 38,0 | 9.5 | 35,5 | 12.0 |
| 58 | 78 | 70 | 78 | 42,0 | 10.5 | 39,5 | 13.0 |
| 60 | 80 | 72 | 80 | 42,0 | 10.5 | 39,5 | 13.0 |
| 63 | 83 | 75 | 83 | 42,0 | 10.5 | 39,5 | 13.0 |
| 65 | 85 | 77 | 85 | 42,0 | 10.5 | 39,5 | 13.0 |
| 68 | 88 | 81 | 90 | 41,5 | 11.0 | 39,0 | 13.5 |
| 70 | 90 | 83 | 92 | 48,5 | 11.5 | 46,0 | 14.0 |
| 75 | 99 | 88 | 97 | 48,5 | 11.5 | 46,0 | 14.0 |
| 80 | 104 | 95 | 105 | 48,5 | 11.5 | 46,0 | 14.0 |
| 85 | 109 | 100 | 110 | 48,5 | 11.5 | 46,0 | 14.0 |
| 90 | 114 | 105 | 115 | 52,0 | 13.0 | 49,5 | 15.5 |
| 95 | 119 | 110 | 120 | 52,0 | 13.0 | 49,5 | 15.5 |
| 100 | 124 | 115 | 125 | 52,0 | 13.0 | 49,5 | 15.5 |
En stock

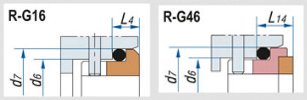

Article: 13741_28__SIC/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 28 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 304 |
€181,86
€-9,56
€191,42
En stock
Article: 13741_48__SIC/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 48 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 304 |
€312,07
€-16,43
€328,50
En stock
Article: 13741_24__SIC/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 24 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 304 |
€148,31
€-7,80
€156,11
En stock
Article: 13741_38__SIC/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 38 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 304 |
€247,67
€-13,03
€260,70
En stock
Article: 13741_25__CAR/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 25 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | CAR/SIC |
| Matériau des pièces métalliques | 304 |
€156,08
€-8,22
€164,30
En stock
Article: 13741_33__SIC/SIC__VITON__316__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 33 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 316 |
€214,14
€-11,27
€225,41
En stock
Article: 13741_45__SIC/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 45 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 304 |
€303,10
€-15,95
€319,05
En stock
Article: 13741_65__SIC/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 65 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 304 |
€447,56
€-23,56
€471,12
En stock
Article: 13741_25__SIC/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 25 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 304 |
€156,08
€-8,22
€164,30
En stock
Article: 13741_32__SIC/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 32 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 304 |
€207,63
€-10,94
€218,57
En stock
Article: 13741_38__SIC/SIC__VITON__316__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 38 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 316 |
€247,67
€-13,03
€260,70
En stock
Article: 13741_50__SIC/SIC__VITON__316__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 50 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 316 |
€336,69
€-17,72
€354,41
En stock
Article: 41690_45__TC/TC__VITON__304__G46
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 45 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | TC/TC |
| Matériau des pièces métalliques | 304 |
€345,60
€-18,20
€363,80
En stock
Article: 13741_18__SIC/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 18 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 304 |
€110,90
€-5,84
€116,74
En stock
Article: 13741_30__SIC/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 30 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 304 |
€194,80
€-10,26
€205,06
En stock
Article: 13741_35__SIC/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 35 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 304 |
€227,06
€-11,94
€239
En stock
Article: 13741_40__SIC/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 40 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 304 |
€269,55
€-14,18
€283,73
En stock
Article: 13741_60__SIC/SIC__VITON__316__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 60 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 316 |
€403,73
€-21,24
€424,97
En stock
Article: 13741_30__CAR/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 30 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | CAR/SIC |
| Matériau des pièces métalliques | 304 |
€194,80
€-10,26
€205,06
En stock
Article: 13741_48__SIC/SIC__VITON__316__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 48 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 316 |
€312,07
€-16,43
€328,50
En stock
Article: 13741_55__SIC/SIC__VITON__316__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 55 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 316 |
€370,20
€-19,48
€389,68
En stock
Article: 13741_75__SIC/TC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 75 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/TC |
| Matériau des pièces métalliques | 304 |
€517,24
€-27,23
€544,47
En stock
Article: 41690_50__TC/TC__VITON__304__G46
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 50 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | TC/TC |
| Matériau des pièces métalliques | 304 |
€370,35
€-19,50
€389,85
Pré-commande uniquement
Article: 13741_100__CAR/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 100 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | CAR/SIC |
| Matériau des pièces métalliques | 304 |
€688,76
€-36,26
€725,02
Pré-commande uniquement
Article: 13741_100__SIC/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 100 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 304 |
€688,76
€-36,26
€725,02
Pré-commande uniquement
Article: 13741_100__SIC/SIC__VITON__316__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 100 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 316 |
€688,76
€-36,26
€725,02
Pré-commande uniquement
Article: 13741_18__CAR/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 18 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | CAR/SIC |
| Matériau des pièces métalliques | 304 |
€110,90
€-5,84
€116,74
Pré-commande uniquement
Article: 13741_18__SIC/SIC__VITON__316__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 18 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 316 |
€110,90
€-5,84
€116,74
Pré-commande uniquement
Article: 13741_20__CAR/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 20 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | CAR/SIC |
| Matériau des pièces métalliques | 304 |
€123,80
€-6,51
€130,31
Pré-commande uniquement
Article: 13741_20__SIC/SIC__VITON__304__G16
| Fabricant | BTS Engineering |
| Diamètre de l'arbre | 20 |
| Matériau en caoutchouc | VITON |
| Couples de frottement | SIC/SIC |
| Matériau des pièces métalliques | 304 |
€123,80
€-6,51
€130,31
