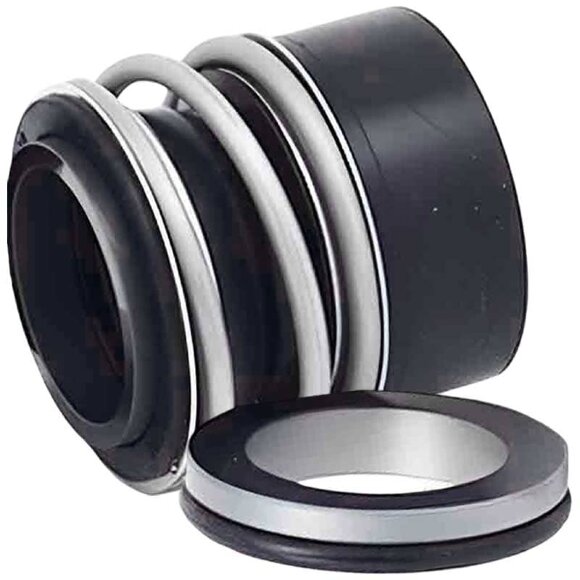

Garniture d'arbre mécanique R-MG13 12, SiC/SiC, VITON, 304, G6
€-1
Aperçu
Garniture mécanique simple R-MG13 à soufflet en élastomère, sans décharge, avec ressort central, indépendante du sens de rotation de l'arbre. Elle est utilisée à des températures de -20 à +140 °C, avec une pression jusqu'à 1,6 MPa et une vitesse de rotation jusqu'à 10 m/s. Ses dimensions sont identiques à celles de la R-MG1, mais la partie cylindrique du soufflet est plus longue afin d'optimiser la longueur d'installation. Elle est utilisée dans les pompes centrifuges, les mélangeurs et autres équipements. Substances pompées : eau, produits laitiers, jus, etc. Utilisées dans les pompes Grundfos suivantes : R-MG13-28, G6 : Grundfos NB 32, NB 40, NB 50, NB 65, NB 80, NB 100. Références Grundfos : 96488302, 96548353, 98434904, 98434905, 98670789, 96551963, 97769885, 96548351, 96658825, 96658827, 96658826, 96658828, 98670804, 96658829, 97769886. 96658830. R-MG13-38, G6 : - Grundfos NB 40, NB 50, NB 65, NB 80, NB 100, NB 125, NB 150. Référence Grundfos : 96537605, 96548357, 98434906, 98434908, 98670790, 96551928. R-MG13-48, G6 : - Grundfos NB 80, NB 100, NB 125, NB 150. Référence Grundfos : 96306472, 96658791, 98434909, 98434941, 98670801. 96658794, 97769889, 96658857, 96658860 . 98434943, 98434944, 98670802, 96658804, 97769891, 97769919, 97769921, 97769927, 97769929, 98670807, 97769931, 97769892. R-MG13-60, G6 : Grundfos NB 125, NB 150, NB 250. Référence Grundfos : 96658812, 96658815, 98434945, 98434947, 98670803, 96658818, 97769893. 97769920, 97769922 97769928 , 97769930 , 98670808 , 97769932 , 97769894. Peut également être utilisé dans les pompes : Alfa Laval, Ebara, Lowara, KSB (Etanorm ETN 050-032-160, Etachrom), WILO (MVI, MHI, IPL , DPL), Saer (IP), Calpeda (GM, MXS), GNOM , KM, DAB, Johnson Pump, Foras, INOXPA et autres. Équivalents des garnitures mécaniques : Burgmann MG13, Lidering M212.N13, DIMER TCP.13-60, AESSEAL B093U, B013, Flowserve 193, Roten L3N, Sterling SMG13, Vulcan 193. Référence R-MG13 : Garniture mécanique pour pompes Wilo, K, KM, X, AX, AXP, AX, Calpeda, DAB, Ebara, Grundfos, pour pompes KSB, Allweiler, SALMSON, ACD Cryo, Flygt, IMP Pumps, LOWARA, PENTAX, Foras, Fristam, pour pompes SPERONI, ZENIT, Inoxpa, JL, pompes Johnson, KOLMEKS, Pedrollo, SAER, Vulcan, WQ, WQK, pour pompes Tuchenhagen, ALFA LAVAL, Donjoy, Mission Magnum.
Caractéristiques
| Diamètre extérieur de l'anneau fixe, mm | 23 |
| Type de sonnerie fixe | G6 |
| Diamètre de l'arbre | 12 |
| Fabricant | BTS Engineering |
| Paires de frottement | SIC/SIC |
| Le matériau de la partie métallique | AISI 304 acier inoxydable |
| Pression | 1,6 MPa |
| La rapidité | 10 m/s |
| Température de fonctionnement | -20°C + 140°C |
| Type d'étanchéité | R-MG13 |
| Matériau d'étanchéité en caoutchouc | VITON |
| Application | DAB, DP Pumps, Grundfos, KSB |
| Analogue | Hermetica М212.N13, AESSEAL B013, AESSEAL B013SS, AESSEAL B093U, Burgmann MG13, DIMER TCP.13-60, Flowserve 193, Latty T713, LIDERING LRB17NU, Roten L3N, Sterling SMG13, Vulcan 193 |
| Poids brut, kg | 0.1 |
| La longueur du colis de transport, voir | 5,5 |
| La largeur du colis de transport, cm | 5 |
| La hauteur du colis de transport, voir | 5 |
Comment mesurer correctement une garniture mécanique
