Pompes de surface pour boues de type CM

Les pompes centrifuges pour déchets fécaux SM et les unités de pompage électriques basées sur celles-ci sont conçues pour pomper des liquides contaminés domestiques et industriels avec une valeur de pH (pH) de 2 à 13, avec une densité allant jusqu'à 1100 kg/m³, température jusqu'à 90 °C, contenant divers solides en suspension non abrasifs, y compris produits semi-finis en fibres de bois, concentration jusqu'à 2 % en poids, solides en suspension abrasifs n'excédant pas 1 % en volume, taille jusqu'à 5 mm et microdureté pas plus de 9000 MPa.

Le matériau de la partie fluide de la pompe est la fonte grise. Selon la conception, les pompes à déchets fécaux SM sont horizontales, en porte-à-faux, à un étage. Le tuyau d'aspiration est situé le long de l'axe de la pompe, le tuyau de refoulement est verticalement vers le haut. La lubrification des roulements est à la graisse (pour les pompes CM 250-200-400 et CM 200-150-500 - liquide). Pour assurer un fonctionnement fiable des presse-étoupes, il est nécessaire d'alimenter le corps de joint en eau de process à une pression de 3,0 kgf/cm². La pression maximale à l'entrée de la pompe est de 1,0 kgf/cm².

Il est interdit d'utiliser des pompes à déchets fécaux SM pour le pompage de liquides combustibles et inflammables. La teneur limite en gaz dans le liquide pompé est de 5 %.

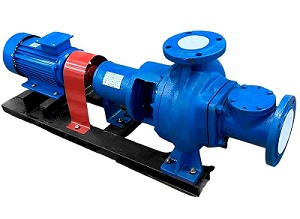

Pompe CM80-50-200/2

• Alimentation: 50 m³/heure.
• Tête: 50 m.w.st.
• Puissance: 18,5 kW.
• Tours: 3000.

Pompe CM80-50-200/2a

• Alimentation: 45 m³/heure.
• Chute: 42 m.w.st.
• Puissance: 15kW.
• Tours: 3000.

Pompe CM80-50-200/2b

• Alimentation: 40 m³/heure.
• Tête: 32 m.w.st.
• Puissance: 11kW.
• Tours: 3000.

Pompe CM80-50-200/4

• Alimentation: 25 m³/heure.
• Chute: 12,5 m.w.st.
• Puissance: 4kW.
• Révolutions: 1500.

Pompe CM80-50-200/4a

• Alimentation: 22,7 m³/heure.
• Chute: 10 m.w.st.
• Puissance: 3kW.
• Révolutions: 1500.

Pompe CM80-50-200/4b

• Alimentation: 20 m³/heure.
• Tête: 9 m.w.st.
• Puissance: 2,2 kW.
• Révolutions: 1500.

Pompe CM100-65-200/2

• Alimentation: 100 m³/heure.
• Hauteur de chute: 52 m.w.st.
• Puissance: 37kW.
• Tours: 3000.

Pompe CM100-65-200/2a

• Alimentation: 86 m³/heure.
• Chute: 42 m.w.st.
• Puissance: 30kW.
• Tours: 3000.

Pompe CM100-65-200/2b

• Alimentation: 75 m³/heure.
• Tête: 32 m.w.st.
• Puissance: 22kW.
• Tours: 3000.

Pompe CM100-65-200/4

• Alimentation: 62,5 m³/heure.
• Hauteur de chute: 12 m.w.st.
• Puissance: 5,5 kW.
• Révolutions: 1500.

Pompe CM100-65-200/4a

• Alimentation: 55 m³/heure.
• Tête: 9 m.w.st.
• Puissance: 4kW.
• Révolutions: 1500.

Pompe CM100-65-200/4b

• Alimentation: 50 m³/heure.
• Chute: 7,5 m.w.st.
• Puissance: 3kW.
• Révolutions: 1500.

Pompe CM100-65-250/2

• Alimentation: 100 m³/heure.
• Chute: 80 m.w.st.
• Puissance: 45kW.
• Tours: 3000.

Pompe CM100-65-250/2a

• Alimentation: 95 m³/heure.
• Chute: 62 m.w.st.
• Puissance: 37kW.
• Tours: 3000.

Pompe CM100-65-250/2b

• Alimentation: 90 m³/heure.
• Tête: 44 m.w.st.
• Puissance: 30kW.
• Tours: 3000.

Pompe CM100-65-250/4

• Alimentation: 50 m³/heure.
• Chute: 20 m.w.st.
• Puissance: 7,5 kW.
• Révolutions: 1500.

Pompe CM100-65-250/4a

• Alimentation: 47 m³/heure.
• Tête: 16,5 m.w.st.
• Puissance: 5,5 kW.
• Révolutions: 1500.

Pompe CM100-65-250/4b

• Alimentation: 44 m³/heure.
• Tête: 13,5 m.w.st.
• Puissance: 5,5 kW.
• Révolutions: 1500.

Pompe CM125-80-315/4

• Alimentation: 80 m³/heure.
• Tête: 32 m.w.st.
• Puissance: 22kW.
• Révolutions: 1500.

Pompe CM125-80-315/4a

• Alimentation: 72,5 m³/heure.
• Hauteur de chute: 26 m.w.st.
• Puissance: 18,5 kW.
• Révolutions: 1500.

Pompe CM125-80-315/4b

• Alimentation: 65 m³/heure.
• Chute: 20 m.w.st.
• Puissance: 15kW.
• Révolutions: 1500.

Pompe CM150-125-315/4

• Alimentation: 200 m³/heure.
• Tête: 32 m.w.st.
• Puissance: 45kW.
• Révolutions: 1500.

Pompe CM150-125-315/4a

• Alimentation: 175 m³/heure.
• Tête: 26,5 m.w.st.
• Puissance: 37kW.
• Révolutions: 1500.

Pompe CM150-125-315/4b

• Alimentation: 145 m³/heure.
• Tête: 20,5 m.w.st.
• Puissance: 30kW.
• Révolutions: 1500.

Pompe CM150-125-315/6

• Alimentation: 136 m³/heure.
• Chute: 14 m.w.st.
• Puissance: 15kW.
• Tours: 1000.

Pompe CM150-125-315/6a

• Alimentation: 120 m³/heure.
• Chute: 10,5 m.w.st.
• Puissance: 11kW.
• Tours: 1000.

Pompe CM150-125-315/6b

• Alimentation: 100 m³/heure.
• Tête: 8,5 m.w.st.
• Puissance: 7,5 kW.
• Tours: 1000.

Pompe CM200-150-500/4

• Alimentation: 400 m³/heure.
• Chute: 80 m.w.st.
• Puissance: 200kW.
• Révolutions: 1500.

Pompe CM250-200-400/4

• Alimentation: 800 m³/heure.
• Tête: 50 m.w.st.
• Puissance: 250kW.
• Révolutions: 1500.

Pompe CM250-200-400/6

• Alimentation: 530 m³/heure.
• Chute: 22 m.w.st.
• Puissance: 75kW.
• Tours: 1000.
