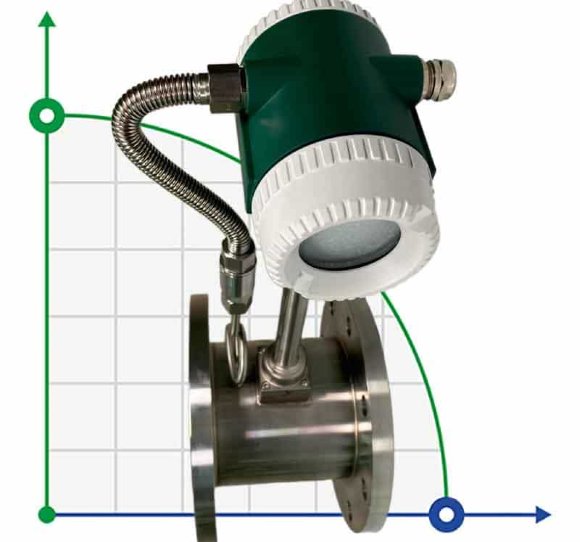

DN150 Przepływomierz wirowy ze stali nierdzewnej KLUGB PN16 RF kołnierz DIN, do pary 1.75-17.5 t/h <1,6 MPa, <250°C, 4-20mA, ExdIIBT6
Dokumentacja
Pobierz instrukcje, katalog dla DN150 Przepływomierz wirowy ze stali nierdzewnej KLUGB PN16 RF kołnierz DIN, do pary 1.75-17.5 t/h <1,6 MPa, <250°C, 4-20mA, ExdIIBT6
Przegląd
Wyświetlanie na ekranie przepływu nieustalonego + przepływu skumulowanego + temperatury medium + ciśnienia medium; z kompensacją temperatury i ciśnienia.
Przepływomierz Vortex służy do pomiaru natężenia przepływu gazów lub cieczy w kompletnych rurociągach. Zasada pomiaru opiera się na rozwoju wirowej ulicy Karmana podążającej za ciałem osadzonym w rurociągu.
Wiry są okresowo rozładowywane najpierw po jednej stronie, a następnie po drugiej stronie korpusu przepływowego (korpusu z wirami), który jest zainstalowany prostopadle do osi rury. Przepływ wirowy tworzy tak zwaną "wirową ulicę Karmana" o zmiennym ciśnieniu, którego częstotliwość jest proporcjonalna do natężenia przepływu.
Charakterystyka
| Zakres przepływu | 1.75-17.5 t/h |
| Sygnał sterujący, mA | 4-20 |
| Typ przepływomierza | Wirbel |
| Napięcie, V | 24 |
| Średnica przyłącza, DN | 150 |
| Producent | BTS Engineering |
| Zabezpieczenie przeciwwybuchowe | Tak |
| Standard ATEX | d II BT6 |
| Typ połączenia | kołnierzowy |
| Temperatura (max), C | 250 |
| Materiał obudowy | AISI 304 stal nierdzewna |
| Kraj pochodzenia | Chiny |
| Waga, kg | 26 |
| Waga Brutto, kg | 27 |
| Długość opakowania transportowego, cm | 74 |
| Szerokość opakowania transportowego, cm | 37 |
| Wysokość opakowania transportowego, cm | 28,5 |
