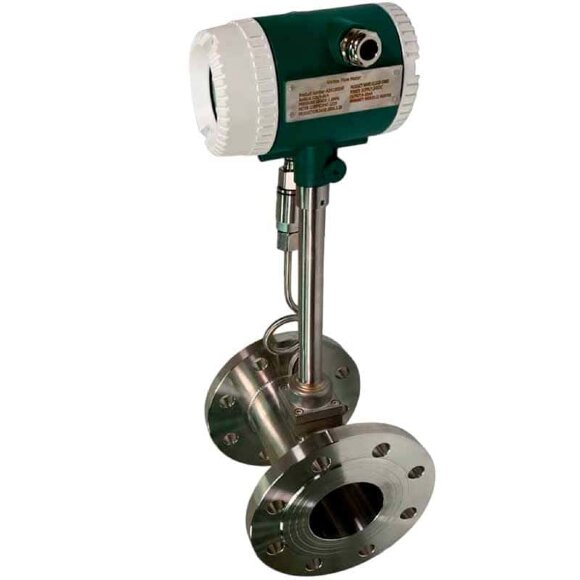

DN80 Przepływomierz wirowy ze stali nierdzewnej AISI 316 KLUGB/PN16 kołnierzowy, do pary wodnej 175-2700 kg/h (gęstość 2,7 kg/m3) 1,6 MPa, 150°C, 4-20mA+RS485
Dokumentacja
Pobierz instrukcje, katalog dla DN80 Przepływomierz wirowy ze stali nierdzewnej AISI 316 KLUGB/PN16 kołnierzowy, do pary wodnej 175-2700 kg/h (gęstość 2,7 kg/m3) 1,6 MPa, 150°C, 4-20mA+RS485
Przegląd
Wyświetlanie na ekranie przepływu nieustalonego + przepływu skumulowanego + temperatury medium + ciśnienia medium; z kompensacją temperatury i ciśnienia.
Przepływomierz Vortex służy do pomiaru natężenia przepływu gazów lub cieczy w kompletnych rurociągach. Zasada pomiaru opiera się na rozwoju wirowej ulicy Karmana podążającej za ciałem osadzonym w rurociągu.
Wiry są okresowo rozładowywane najpierw po jednej stronie, a następnie po drugiej stronie korpusu przepływowego (korpusu z wirami), który jest zainstalowany prostopadle do osi rury. Przepływ wirowy tworzy tak zwaną "wirową ulicę Karmana" o zmiennym ciśnieniu, którego częstotliwość jest proporcjonalna do natężenia przepływu.
Charakterystyka
| Zakres przepływu | 175-2700 kg/h |
| Sygnał sterujący, mA | 4-20mA+RS485 |
| Wyświetlacz | wyświetla chwilowe natężenie przepływu + skumulowane natężenie przepływu + temperaturę + ciśnienie |
| Typ przepływomierza | Wirbel |
| Dodatkowo | kompensacja temperatury i ciśnienia |
| Napięcie, V | 24 |
| Średnica przyłącza, DN | 80 |
| Klasa dokładności (błąd pomiarowy), % | 1,5 |
| Producent | BTS Engineering |
| Stopień ochrony | IP65 |
| Typ połączenia | kołnierzowy |
| Temperatura (max), C | 150 |
| Materiał obudowy | AISI 316 stal nierdzewna |
| Kraj pochodzenia | Chiny |
| Środowisko pracy | пара |
