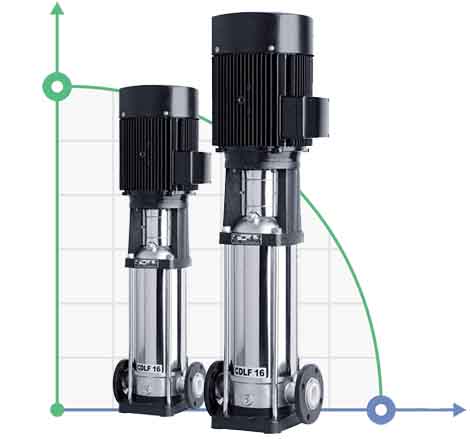

Pompy wielostopniowe serii CDLF
Pompy wielostopniowe serii CDLF są przeznaczone do zwiększania ciśnienia w istniejącym systemie zaopatrzenie w wodę. Są wysokociśnieniowe, bardzo wydajne i nie zużywają dużo energii.
Wirnik, prowadnica wirnika i wszystkie części mające kontakt z cieczą są wykonane z stal nierdzewna poprzez tłoczenie i odlewanie, co oznacza, że ścieżka przepływu jest gładka i zapobiega zanieczyszczenie. Wał i sprzęgło wykonane są z wysokiej jakości węglika spiekanego i posiadają uszczelnienie mechaniczne, który służy przez długi czas i nie wycieka.
Wszystkie cechy pompy zapewniają cichą, równomierną pracę. Pompa ma zwartą konstrukcję i jest łatwa w obsłudze transportować i instalować, bezpieczne dla środowiska. Pompy CDLF mogą być szeroko stosowane używany do zaopatrzenia w wodę w życiu codziennym i przemyśle.
Pompy wielostopniowe wykonane są ze stali nierdzewnej. Niezawodny, cichy i łatwy w obsłudze pompy znajdują zastosowanie w obiektach komunalnych, przemysłowych i rolniczych. Na przykład w systemach systemy przeciwpożarowe, systemy wspomagające, systemy uzdatniania wody, nawadniania, zaopatrzenia w ciepłą i zimną wodę w instalacjach grzewczych, chłodniczych i klimatyzacyjnych, zwłaszcza do zasilania kotłów dzięki niezawodna konstrukcja pompy.
Pompy wielostopniowe
Aplikacje
- Zaopatrzenie w wodę: filtracja wody i jej dostarczanie przez sieci wodociągowe, wzrost ciśnienia w wodno-kanalizacyjne oraz w budynkach wielokondygnacyjnych.
- W przemyśle: woda procesowa, system płukania, system płukania pod ciśnieniem, system gaśniczy.
- Zaopatrzenie w wodę przemysłową: układ chłodzenia i klimatyzacji, zaopatrzenie w wodę kocioł, instalacja kondensacyjna, zakłady produkcyjne, praca z kwasami i zasadami.
- Uzdatnianie wody: system ultrafiltracji, system odwróconej osmozy, system destylacji, separacja, użycie w basenach.
- Nawadnianie: nawadnianie gruntów rolnych, nawadnianie natryskowe, nawadnianie kropelkowe nawadnianie itp.
Krzywe wydajności dla pomp CDLF
CDLF 2
CDLF 4
CDLF 8
Materiały
| Nie. p/p |
Nazwa | Materiał | AISI/ASTM | Schemat |
| 1 | silnik elektryczny | - | Standard/Ex |  |
| 2 | Mieszkaniowy | Zeliwo | ASTM25B | |
| 3 | Uszczelnienie mechaniczne | Stal nierdzewna | AISI304/316L | |
| 4 | Wirnik wylotu wody | Stal nierdzewna | AISI304/316L | |
| 5 | Pompy wirnikowe | Stal nierdzewna | AISI304/316L | |
| 6 | Wirnik nośny | Stal nierdzewna | AISI304/316L | |
| 7 | Urządzenie doprowadzające płyn pod ciśnieniem | Stal nierdzewna | AISI304/316L | |
| 8 | Podłączenie ssania i tłoczenia pompy | Stal nierdzewna | AISI304/316L | |
| 9 | Rama nośna | Zeliwo | ASTM25B | |
| 10 | Rękaw na cholewce | Trwały stop | YG8 | |
| 11 | Koło robocze | Stal nierdzewna | AISI304/316L | |
| 12 | Wał | Stal nierdzewna | AISI316 | |
| 13 | Odłączanie sprzęgła wirnika | Stal nierdzewna | AISI304/316L | |
| 14 | Obudowa pompy | Stal nierdzewna | AISI304/316L | |
| 15 | Sprzęgło | Stal węglowa | - | |
| 16 | Uszczelki | FPM/VITON | - |
Specyfikacje pompy CDLF
| Model | 50 Hz CDLF 2 | 50 Hz CDLF 4 | 50 Hz CDLF 8 | 50 Hz CDLF 16 |
| Nominalna wydajność (m³/rok) | 2 | 4 | 8 | 16 |
| Zakres wydajności (m³/rok) | 1-3.5 | 1,5-8 | 6-12 | 8-22 |
| Prędkość obrotowa (r/hv) | 2900 | 2900 | 2900 | 2900 |
| Moc silnika (kW) | 0,37-3 | 0,37-4 | 0,75-7,5 | 2,5-15 |
| Głowa (m) | 15-195 | 16-176 | 12-196 | 22-189 |
| Zakres temperatur (°С) | -15 °С...+120°С | -15 °С...+120°С | -15 °С...+120°С | -15 °С...+120°С |
| Maksymalna sprawność (%) | 46 | 59 | 64 | 71 |
| Maksymalne ciśnienie (bar) | 23 | 22 | 22 | 22 |
| Temperatura na zewnątrz | do + 40 °С | do + 40 °С | do + 40 °С | do + 40 °С |
| Producent | BTS Engineering |
| Wydajność, m3/godz | 12 |
| Wysokość podnoszenia, m.w.St | 61 |
| Moc, kW | 2,2 |
| Materiał | AISI 316 нержавеющая сталь |
| Producent | BTS Engineering |
| Wydajność, m3/godz | 22 |
| Wysokość podnoszenia, m.w.St | 82 |
| Moc, kW | 5,5 |
| Materiał | AISI 316 нержавеющая сталь |
| Producent | BTS Engineering |
| Wydajność, m3/godz | 22 |
| Wysokość podnoszenia, m.w.St | 27 |
| Moc, kW | 2,2 |
| Materiał | AISI 316 нержавеющая сталь |
| Producent | BTS Engineering |
| Wydajność, m3/godz | 22 |
| Wysokość podnoszenia, m.w.St | 68 |
| Moc, kW | 5,5 |
| Materiał | AISI 316 нержавеющая сталь |
| Producent | BTS Engineering |
| Wydajność, m3/godz | 8 |
| Wysokość podnoszenia, m.w.St | 76 |
| Moc, kW | 1,5 |
| Materiał | AISI 316 нержавеющая сталь |
| Producent | BTS Engineering |
| Wydajność, m3/godz | 12 |
| Wysokość podnoszenia, m.w.St | 51 |
| Moc, kW | 2,2 |
| Materiał | AISI 316 нержавеющая сталь |
| Producent | BTS Engineering |
| Wydajność, m3/godz | 3.5 |
| Wysokość podnoszenia, m.w.St | 89 |
| Moc, kW | 1,1 |
| Materiał | AISI 316 нержавеющая сталь |
| Producent | BTS Engineering |
| Wydajność, m3/godz | 3.5 |
| Wysokość podnoszenia, m.w.St | 159 |
| Moc, kW | 2,2 |
| Materiał | AISI 316 нержавеющая сталь |
| Producent | BTS Engineering |
| Wydajność, m3/godz | 8 |
| Wysokość podnoszenia, m.w.St | 181 |
| Moc, kW | 4 |
| Materiał | AISI 316 нержавеющая сталь |
| Producent | BTS Engineering |
| Wydajność, m3/godz | 12 |
| Wysokość podnoszenia, m.w.St | 161 |
| Moc, kW | 5,5 |
| Materiał | AISI 316 нержавеющая сталь |
| Producent | BTS Engineering |
| Wydajność, m3/godz | 12 |
| Wysokość podnoszenia, m.w.St | 91 |
| Moc, kW | 4 |
| Materiał | AISI 316 нержавеющая сталь |
| Producent | BTS Engineering |
| Wydajność, m3/godz | 3.5 |
| Wysokość podnoszenia, m.w.St | 97 |
| Moc, kW | 1,1 |
| Materiał | AISI 316 нержавеющая сталь |
| Producent | BTS Engineering |
| Wydajność, m3/godz | 22 |
| Wysokość podnoszenia, m.w.St | 41 |
| Moc, kW | 3 |
| Materiał | AISI 316 нержавеющая сталь |
| Producent | BTS Engineering |
| Wydajność, m3/godz | 3.5 |
| Wysokość podnoszenia, m.w.St | 53 |
| Moc, kW | 0,75 |
| Materiał | AISI 316 нержавеющая сталь |
| Producent | BTS Engineering |
| Wydajność, m3/godz | 22 |
| Wysokość podnoszenia, m.w.St | 222 |
| Moc, kW | 15 |
| Materiał | AISI 304 нержавеющая сталь |
| Producent | BTS Engineering |
| Wydajność, m3/godz | 28 |
| Wysokość podnoszenia, m.w.St | 220 |
| Moc, kW | 18,5 |
| Materiał | AISI 304 нержавеющая сталь |
| Producent | BTS Engineering |
| Wydajność, m3/godz | 12 |
| Wysokość podnoszenia, m.w.St | 201 |
| Moc, kW | 7,5 |
| Materiał | AISI 304 нержавеющая сталь |
