Pompa głębinowa Dreno DNB-EX 80-2/150 M z dwukanałowym wirnikiem typu S
Kupuj również z tym produktem
Dokumentacja
Pobierz instrukcje, katalog dla Pompa głębinowa Dreno DNB-EX 80-2/150 M z dwukanałowym wirnikiem typu S
Przegląd
Zastosowanie pompy: Seria DNB służy do pompowania i odprowadzania czystych cieczy i ścieków. Specjalny wirnik kanałów S-Flow pozwala na przepuszczanie krótkich sztywnych włókien i jest szczególnie odpowiedni dla oczyszczalni i oczyszczalni ścieków. Wersje 4-biegunowe przeznaczone są do pracy w warunkach ciągłej pracy S1 i charakteryzują się wysokim poziomem hałasu.

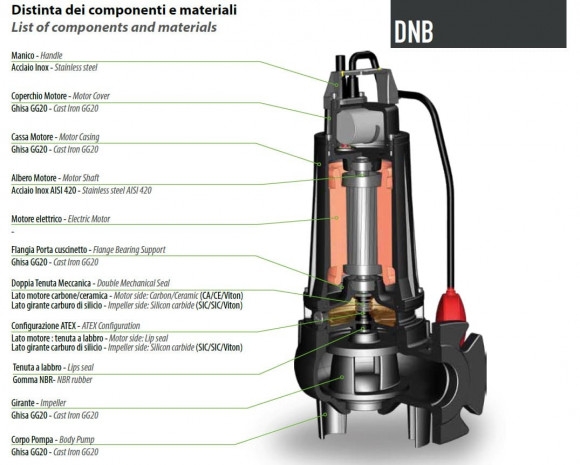

Charakterystyka: główne elementy wykonane są z żeliwa GG20. Podwójne uszczelnienia mechaniczne w konfiguracji „back to back” umieszczone w komorze olejowej gwarantują długą żywotność produktu.
Typoszereg silników: silnik z krótkim wirnikiem, 2 i 4 bieguny; zabezpieczenie termiczne wbudowane w uzwojenie (w modelach DNB...- 2/220 i DNB 4-biegunowe przewody zabezpieczenia termicznego T1 i T2 należy podłączyć do centrali); klasa izolacji F 155°C; stopień ochrony silnika IP68.
Chłodzenie silnika: chłodzenie silnika zapewnia płyn, w którym pompa jest zanurzona.
Ograniczenia użytkowania: maksymalna dopuszczalna temperatura cieczy: 40°C przy całkowicie zanurzonej pompie; maksymalna głębokość zanurzenia: 20 m; dopuszczalna wartość pH: 6-10; charakterystyka hydrauliczna jest odpowiednia dla cieczy o gęstości <1,1 kg/dm3; dopuszczalne napięcie: 220V / 380V ± 5%; dopuszczalna częstotliwość: 50 Hz ± 2%.
Konwencje:
M-1 faza 220V
T-3 fazy 380V
EX-w wykonaniu przeciwwybuchowym
2850 obr./ min. - 2 bieguny 50 Hz
Pionowy króciec ciśnieniowy
Charakterystyka
| Producent | Dreno |
| Wydajność, m3/godz | 64.8 |
| Wysokość podnoszenia, m.w.St | 9.5 |
| Moc, kW | 1,5 |
| Średnica króćca wylotowego | DN80 |
| Prędkość obrotowa, obr/min | 2 850 |
| Stopień ochrony | IP68 |
| Zasilanie | 1х220 V, 50 Hz |
| Zabezpieczenie przeciwwybuchowe | Tak |
| Standard ATEX | II 2G Ex db IIB T4 Gb; II 2G Ex h IIB T4 Gb; II 2G 0° Ta 40° |
| Wydajność (max), m3/godz | 64.8 |
| Pojemność kondensatora silnika elektrycznego, µF | 32 |
| Temperatura (max), C | 40 |
| Typ wirnika | Dwukanałowy wirnik w kształcie litery S |
| Maksymalna średnica wtrąceń stałych, mm | 70 |
| Uszczelnienie | Double Mechanical Seal, CA/CE/Viton - SIC/SIC/Viton |
| Maksymalna głębokość zanurzenia pod zwierciadłem Wody, m | 20 |
| Wysokość podnoszenia (max), m.w.St | 9.5 |
| Materiał obudowy | Żeliwo |
| Materiał wirnika | Żeliwo |
| Materiał wału | AISI 420 |
| Seria pomp | DNB |
| Kraj pochodzenia | Włochy |
| Typ Pompy | Zatapialny drenaż kału |
| Typ napędu | Elektryczny |
| Rodzaj instalacji | Pionowy |
| Waga, kg | 32 |
