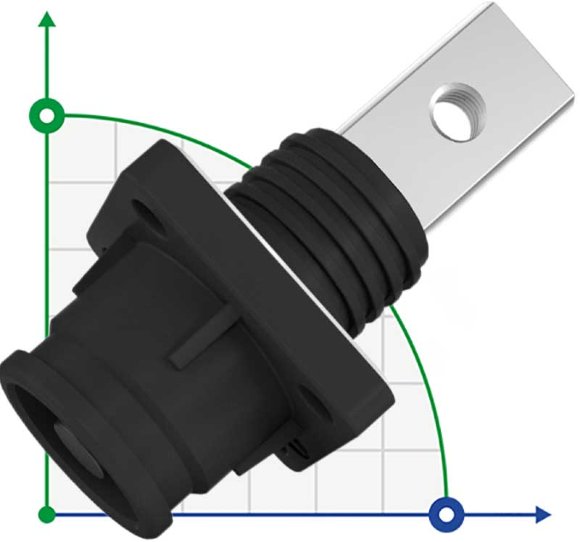

JC-CN12-S-03-M, 250A, 1500V DC Gniazdo przyłączeniowe do systemów magazynowania energii z otworem gwintowanym, czarne
Dokumentacja
Pobierz instrukcje, katalog dla JC-CN12-S-03-M, 250A, 1500V DC Gniazdo przyłączeniowe do systemów magazynowania energii z otworem gwintowanym, czarne
Przegląd
Produkty serii CN to złącza do systemów magazynowania energii, które są złączami wysokiego napięcia specjalnie zaprojektowanymi dla branży magazynowania energii, która obejmuje głównie: 70A ~ 120A, 150A ~ 200A, 250A ~ 300A, 250A ~ 350A, 400A ~ 450A. Złącza posiadają certyfikat UL1977/4128. Styki wykonane są z wysokiej jakości stopu miedzi, co gwarantuje niezawodność połączenia elektrycznego. Konstrukcja złącza obejmuje niezawodny system mocowania, który zapewnia wysokiej jakości połączenie elektryczne i mechaniczne. Korpus złącza wykonany jest z tworzywa termoplastycznego, które jest nie tylko trwałe, ale także posiada doskonałe właściwości dielektryczne i mechaniczne, a także spełnia wymogi środowiskowe dzięki certyfikacji bezołowiowej. Śruby i kable nie są dołączone. Dostępne kolory: pomarańczowy lub czerwony dla bieguna dodatniego (+), czarny dla bieguna ujemnego (-).
Charakterystyka
| Liczba cykli krycia | ≥ 500 |
| Liczba rdzeni | jednordzeniowy |
| Odporność izolacji | >500MΩ |
| Wytrzymałość dielektryczna | 4000V AC |
| Typ połączenia | M: gwintowany otwór |
| Prąd znamionowy, A | 250A |
| Rezystancja styku (elektryczna) | ≤0.2mΩ(100mA) |
| Siła zacisku | ≤75N |
| Producent | RJCNE |
| Materiał | Czysta posrebrzana miedź PA66/T2Y |
| Stopień ochrony | IP67\UL94 V-0 |
| Napięcie znamionowe, V | 1500V DC |
| Rodzaj | złącze |
| Seria | CN |
| Kolor | czarny (-) |
| Temperatura pracy | -40°C +125°C |
| Kraj pochodzenia | Chiny |
