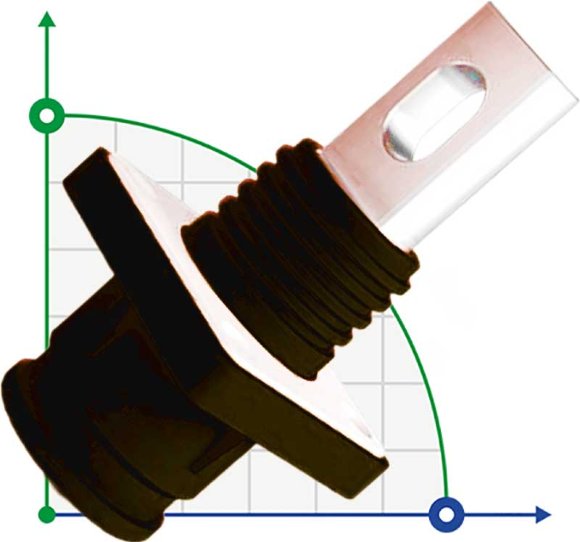

JC-CN14-S-03-T, 350A, 1500V Gniazdo przyłączeniowe DC do systemów magazynowania energii, przewlekane, czarne
Dokumentacja
Pobierz instrukcje, katalog dla JC-CN14-S-03-T, 350A, 1500V Gniazdo przyłączeniowe DC do systemów magazynowania energii, przewlekane, czarne
Przegląd
Produkty serii CN to złącza do systemów magazynowania energii, które są złączami wysokiego napięcia specjalnie zaprojektowanymi dla branży magazynowania energii, która obejmuje głównie: 70A ~ 120A, 150A ~ 200A, 250A ~ 300A, 250A ~ 350A, 400A ~ 450A. Złącza posiadają certyfikat UL1977/4128. Styki wykonane są z wysokiej jakości stopu miedzi, co gwarantuje niezawodność połączenia elektrycznego. Konstrukcja złącza obejmuje niezawodny system mocowania, który zapewnia wysokiej jakości połączenie elektryczne i mechaniczne. Korpus złącza wykonany jest z tworzywa termoplastycznego, które jest nie tylko trwałe, ale także posiada doskonałe właściwości dielektryczne i mechaniczne, a także spełnia wymogi środowiskowe dzięki certyfikacji bezołowiowej. Śruby i kable nie są dołączone. Dostępne kolory: pomarańczowy lub czerwony dla bieguna dodatniego (+), czarny dla bieguna ujemnego (-).
Charakterystyka
| Liczba cykli krycia | ≥ 500 |
| Liczba rdzeni | jednordzeniowy |
| Odporność izolacji | >500MΩ |
| Wytrzymałość dielektryczna | 4000V AC |
| Typ połączenia | T: przez otwór |
| Prąd znamionowy, A | 350A |
| Rezystancja styku (elektryczna) | ≤0.2mΩ(100mA) |
| Siła zacisku | ≤75N |
| Producent | RJCNE |
| Materiał | Czysta posrebrzana miedź PA66/T2Y |
| Stopień ochrony | IP67\UL94 V-0 |
| Napięcie znamionowe, V | 1500V DC |
| Rodzaj | złącze |
| Seria | CN |
| Kolor | czarny (-) |
| Temperatura pracy | -40°C +125°C |
| Kraj pochodzenia | Chiny |
