Części zamienne do pomp FLUIMAC
Korpus pompy, PP+VTR, PHOENIX P30

Korpus pompy, PP+VTR, PHOENIX P30

Name: Korpus pompy, PP+VTR, PHOENIX P30
SKU: P0030CP000017PP

Przegląd

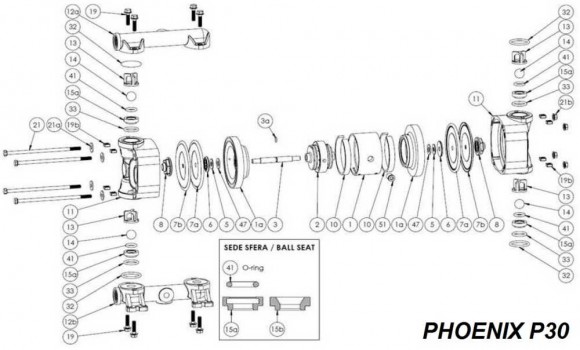

Korpus pompy FLUIMAC PHOENIX P30. Materiał: PP+VTR. Numer części: P0030CP000017PP. Pozycja na schemacie pompy: 11. Ogólny schemat demontażu pompy PHOENIX P30: 1 Jednostka centralna 1a Pokrywa/Płyta jednostki centralnej 2 pneumatyczny wymiennik ciepła 3 Wał 3a Pierścień uszczelniający wału 5 Sprężyna talerzowa 6 Pokrywa Boczna powietrza 7a Membrana ze strony powietrza 7b Membrana ze strony cieczy 8 Zaślepka 10 Tłumik 11 Korpus pompy 12a Górny kolektor 12a Zacisk górnego kolektora 12b Kolektor Dolny 12b Dolny zacisk kolektora 13 Prowadnica kulkowa 14 Piłka 16 Piłka 15a Lożysko kulkowe z pierścieniem uszczelniającym N°41 15b Siodło kulowe 1 19 Kolektor śrubowy 19b Kolektor 21 Osłona śrubowa 21a Korpus podkładki/kolektor 21b Nakrętki do obudowy 32 Górny pierścień uszczelniający 32 Uszczelka górna 33 Pierścień uszczelniający 33 Uszczelka dolna 41 Wewnętrzny pierścień uszczelniający gniazda 47 Uszczelka skoku 51 Pneumatyka
