Górny pierścień uszczelniający, NBR, PHOENIX P07
Przegląd
Górny pierścień uszczelniający pompy FLUIMAC PHOENIX P07. Materiał: NBR. Numer części: GUARNORC00119NR. Pozycja na schemacie pompy: 32.

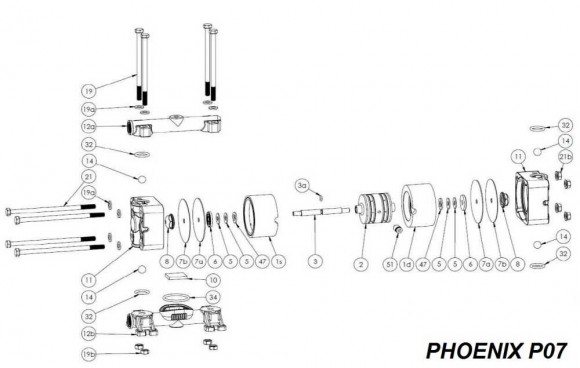

Ogólny schemat demontażu pompy PHOENIX P07:
1D prawa połowa jednostki centralnej
1s lewa połowa jednostki centralnej
2 pneumatyczny wymiennik ciepła
3 Wał
3a Pierścień uszczelniający wału
5 Sprężyna talerzowa
6 Pokrywa Boczna powietrza
7a Membrana ze strony powietrza
7b Membrana ze strony cieczy
8 Zaślepka
10 Tłumik
11 Korpus pompy
12a Górny kolektor
12b Kolektor Dolny
14 Piłka
19 Kolektor śrubowy
19a Korpus podkładki/kolektor
19b Kolektor
21 Osłona śrubowa
21b Nakrętki do obudowy
32 Górny pierścień uszczelniający
34 Pierścień uszczelniający tłumika
47 Przekładka
51 Pneumatyka
Charakterystyka
| Producent | FLUIMAC |
| Materiał | NBR |
| Ilość w pompie | 4 |
| Rodzaj części | Pierścień uszczelniający O-RING |
| Kraj pochodzenia | Włochy |
| Zastosowanie | PHOENIX P07 |
