Pompy z wirnikiem otwartym DWO znajdują zastosowania przemysłowe w obróbce powierzchni wyroby metalowe, systemy chłodzenia, zmywarki stołowe, przemysłowe pralniach, przy myciu warzyw, owoców i innych produktów spożywczych.

Pompy odśrodkowe z wirnikiem otwartym serii DWO są przeznaczone do pompowania zarówno czystego, jak i i wystarczająca ilość zanieczyszczonej wody, wielkość zawieszonych ciał stałych do 19 mm.

Katalog

Pompa z otwartym wirnikiem ze stali nierdzewnej AISI 304

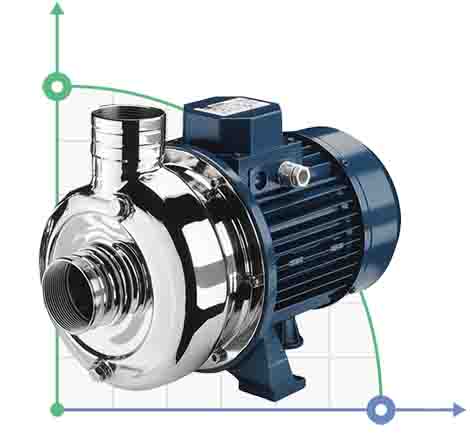

Pompa DWO Ebara	Wirnik pompy DWO

Projekt

korpus pompy wykonany ze stali nierdzewnej AISI 304;
aluminiowa obudowa silnika;
wał silnika wykonany z stal nierdzewna AISI 303;
uszczelnienie wału: ceramika /węgiel /NBR;
Wirnik wykonany ze stali nierdzewnej AISI 304.

Dane techniczne części pompującej

maksymalne ciśnienie: 8 bar;
maksymalna temperatura wody: 80 °C;
wlot: 2";
wylot: 2";
maksymalny otwór: 19 mm.

Dane silnika

klasa izolacji: F;
ochrona: IP 55;
napięcie: wersja jednofazowa 230V ± 10%, wersja trójfazowa 400V ± 10%;
liczba obrotów: 3000 obr /min;
wbudowane zabezpieczenie termiczne dla wersji jednofazowej.

Podanie

uzdatnianie wody;
myjnie przemysłowe;
maszyny do rozpylania farb;
ogrzewanie i klimatyzacja;
pompowanie zanieczyszczone płyny.

Charakterystyka wydajności

Dane dotyczące wydajności pompy odśrodkowej EBARA serii DWO

Tabela wydajności

Typ		Moc	Obecny, A.				Q - wydajność
~ 1	~ 3	kw	~ 1	~ 3		l/min	100	200	300	400	550	750	950	1100
230V	230/400V		230V	230V	400V	m³/godzina	6	12	18	24	33	42	57	66
							H=głowa
-	DWO 120 D	0.9					11	10	9	-	-	-	-	-
DWO 150 M	DWO 150	1.1	6.8	4.4	2.5		9.5	8.9	7.9	6.9	5.1	-	-	-
DWO 200 M	DWO 200	1.5	9	6.1	3.5		12.7	12.3	11.5	10.5	8.6	5.8	-	-
-	DWO 300	2.2	-	8.3	4.8		15	14.5	13.8	12.9	11.7	9,7	7.5	-
-	DWO 400	3	-	11	6.4		17.5	16.9	16.3	15.6	14.3	12.4	9.8	7

Projekt

Konstrukcja pompy DWO

Nie.	Częściowe imię	Materiał	Ilość	Nie.	Częściowe imię	Materiał	SZT.
1	Mieszkaniowy	AISI 304	1	25	Korek wlewu	AISI 303	1
3	Wspornik silnika	Aluminium	1	26	Uszczelka	NBR	1
4	Zewnętrzna obudowa	AISI 304	1	30	Ochrona uszczelnienia olejowego	AISI 304	1
6	Wał	AISI 304	1	32	Klucz	AISI 304	1
7	Koło robocze	AISI 304	1	34	Orzech	AISI 304	1
11	Uszczelnienie olejowe [3]	Ceramika /Grafit /NBR	1	42	Zacisk silnika	Aluminium	1
12	Rama silnika ze stojanem	-	1	50	Uszczelka	-	1
13	Pokrywa silnika	Aluminium	1	52	Skrzynka zaciskowa [1]	Polipropylen	1
14	Wentylator	Polipropylen	1	56	Uszczelka kl. pudła	NBR	1
15	Osłona wentylatora	Stal ocynkowana Fe P04	1	75	Pralka	AISI 304	1
16	Skrzynka zaciskowa	-	1	76	Pralka	AISI 304	1
17	Pokrywa skrzynki zaciskowej [2]	Aluminium	1	77	Uszczelka	NBR	1
18	Pierścień ochronny	NBR	1	78	Uszczelka	NBR	1
19	Łożysko pompy	-	1	90	Uszczelka pokrywy [1]	NBR	1
20	Łożysko wentylatora	-	1	92	Mankiet	-	1
21	Pierścień nastawczy	Stal C70	1	93	Mankiet	-	1
22	Korbowód	Stal ocynkowana Fe 42	4	110	Bezpiecznik [1]	-	1
23	Skraplacz [1]	-	1	200	Wkręt	Stal nierdzewna A2 UNI7323	6
24	Korek wlewu	AISI 303	1
