Uszczelnienie mechaniczne R-MG13

Uszczelnienie mechaniczne R-MG13 jest najrzadziej stosowanym wariantem uszczelnienia z serii "MG". Wymiary są takie same jak dla R-MG1 i R-MG12, ale z wydłużonym mieszkowym przekrojem cylindrycznym, co zapewnia długość montażową L33. Stosowany w pompach odśrodkowych do wody i odwadniania. Możliwość zastosowania w pompach Grundfos (NB) i wielu innych.

Analog do uszczelnień mechanicznych: Burgmann MG13, Lidering M212.N13, Dimer TCP.13-60.

Temperatura: ot -20 do +140 °C

Ciśnienie: ≤1,4 MPa

Prędkość: ≤15 m/s

Materiał:

Obrotowy pierścień: Carbon/SIC/TC;
Stały Pierścień: Ceramic/SIC/TC;
Mieszek: NBR/EPDM/VITON;
Sprężyna: SS304/SS316;
Części metalowe: SS304/SS316.

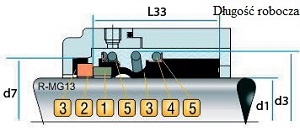

Schemat uszczelnienia mechanicznego R-MG13

Pobierz plik PDF

Skontaktuj się z nami

d1 Н6	d3 (Max)	d7	L33 (±0 5)	L4	d12 (H8)	114
10	22,5	21	33,4	6,6	19,2	6,6
12	25,0	23	33,4	6,6	21,6	5,6
14	28,5	25	33,4	6,6	24,6	5,6
15	28,5	27	33,4	6,6	24,6	6,6
16	28,5	27	33,4	6,6	28,0	7,5
18	32,0	33	37,5	7,5	30,0	8
19	36,5	35	37,5	7,5	35,0	7,5
20	37,0	35	37,5	7,5	35,0	7,5
22	37,0	37	37,5	7,5	35,0	7,5
24	42,5	39	42,5	7,5	38,0	7,5
25	42,5	40	42,5	7,5	38,0	7,5
28	49,0	43	42,5	7,5	42,0	9
30	49,0	45	42,5	7,5	45,0	10,5
32	53,5	48	47,5	7,5	48,0	10,5
33	53,5	48	47,5	7,5	50,0	11
35	57,0	50	47,5	7,5	52,0	11
38	59,0	56	46,0	9	55,0	10,3
40	62,0	58	46,0	9	58	10,8
42	65,5	61	51,0	9	62,0	12
43	65,5	61	51,0	9	62,0	12
45	68,0	63	51,0	9	64,0	11,6
48	70,5	66	51,0	9	68,4	11,6
50	74,0	70	50,5	9,5	69,3	11,6
53	78,5	73	59,0	11	72,3	12,3
55	81,0	75	59,0	11	75,4	13,3
58	85,5	78	59,0	11	78,4	13,3
60	85,5	80	59,0	11	80,4	13,3
65	93,5	85	69,0	11	85,4	13
68	96,5	90	68,7	11,3	91,5	13,7
70	99,5	92	68,7	11,3	92,0	13
75	107,0	97	68,7	11,3	99,0	14
80	112,0	105	78,0	12	104,0	15
85	120,0	110	76,0	14	109,0	14,8
90	127,0	115	76,0	14	114,0	14,8
95	132,0	120	76,0	14	120,3	15,8
100	137,0	125	76,0	14	123,3	15,8
