Tauchpumpe Dreno COMPATTA PRO-EX 50-2/110 M mit Vortex-Laufrad
Kaufen Sie auch mit diesem Produkt
1042539
Nur Vorbestellung
Dokumentation
Anleitung herunterladen, Katalog für Tauchpumpe Dreno COMPATTA PRO-EX 50-2/110 M mit Vortex-Laufrad
Überblick
Pumpenanwendung: Die Compatta PRO-Serie ist aufgrund ihrer geringen Größe und mechanischen Eigenschaften ideal zum Pumpen von häuslichem Abwasser. Pumpen mit CE 0477 EPT 17 ATEX 2701 X EX II 2G Ex db IIB T4 Gb Ex h IIB T4 Gb 0 ° ≤ Ta ≤ 40 ° können in explosionsgefährdeten Bereichen eingesetzt werden, auf Anfrage erhältlich.

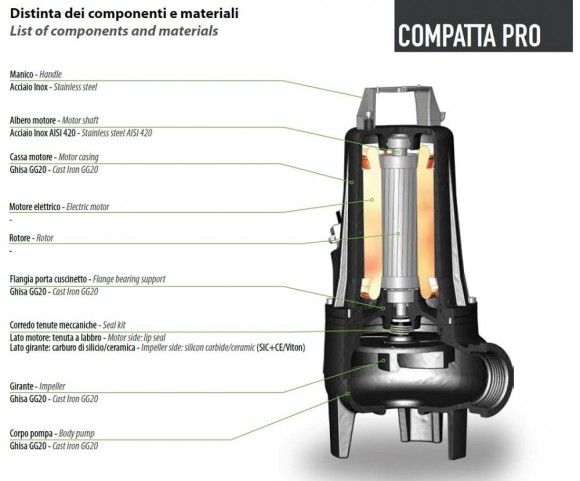

Eigenschaften: Die Hauptkomponenten bestehen aus Gusseisen GG20 in der Standardkonfiguration auf der Motorseite ist eine Manschettendichtung und auf der Laufradseite eine Gleitringdichtung.
Motorbereich: Käfigläufer-Motor mit 2-poliger Ausführung; thermischer Schutz T1-T2, in die Wicklung integriert, zum Anschluss an das Bedienfeld; Isolationsklasse F 155°C; Motorschutzart IP68.
Motorkühlung: Die Motorkühlung erfolgt durch die Flüssigkeit, in die die Pumpe eingetaucht ist.
Einsatzgrenzen: maximal zulässige Flüssigkeitstemperatur: 40 °C bei vollständig eingetauchter Pumpe; auf Anfrage Sonderausführung (außer ATEX) für Medientemperaturen bis 60 °C bei voll eingetauchter Pumpe, ohne Wartung S1; maximale Eintauchtiefe: 20 m; zulässiger pH-Wert: 6-10; hydraulische Eigenschaften geeignet für Flüssigkeiten mit einer Dichte von <1,1 kg / dm3; zulässige Spannung: 220V / 380V ± 5%; zulässige Frequenz: 50 Hz ± 2 %.
Zeichenerklärung:
G-Float
M-1 Phase 220V
T-3 Phase 380V
EX-in explosionsgeschützter Ausführung
M / G-einphasig mit Schwimmersensor
2850 vol.- 2 Pole 50 Hz
Horizontaler Druckstutzen

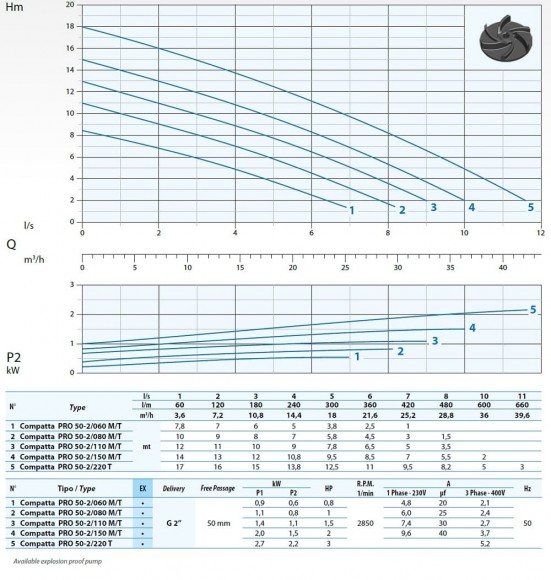

Eigenschaften
| Hersteller | Dreno |
| Leistung, Kubikmeter/Stunde | 28.8 |
| Förderhöhe, mCE | 12 |
| Leistung, kW | 1,1 |
| Durchmesser des Auslassrohrs | G 2" |
| Drehzahl, U/min | 2 850 |
| Schutzwert | IP68 |
| Stromversorgung | 1x220V, 50Hz |
| Explosionsschutz | Also |
| ATEX-Standard | II 2G Ex db IIB T4 Gb; II 2G Ex h IIB T4 GB; II 2G 0° Ta 40° |
| Leistung (max), Kubikmeter/Stunde | 28.8 |
| Temperatur (max), mit | 40 |
| Die Kapazität des Kondensators des Motors, Μf | 30 |
| Maximaler Durchmesser von festen Einschlüssen, mm | 50 |
| Laufradtyp | Wirbel Arbeitsrad |
| Dichtung | Doppelte Gleitringdichtung, CA/CE/Viton - SIC/SIC/Viton |
| Förderhöhe (max), mCE | 12 |
| Maximale Tauchtiefe unter dem Wasserspiegel, m | 20 |
| Material des Gehäuses | Gusseisen |
| Material des Laufrades | Gusseisen |
| Material der Welle | AISI 420 |
| Pumpen-Reihe | COMPATTA PRO |
| Herkunftsland | Italien |
| Pumpentyp | Tauchdrainage und Fäkalien |
| Antriebsart | elektrisch |
| Installationstyp | vertikal |
| Gewicht, kg | 22,5 |
