Einstufige Flüssigkeitsring-Vakuumpumpen PW1 Hydro-Vacuum

Vakuumpumpe PW1 Hydro-Vacuum

Einstufige Flüssigkeitsring-Vakuumpumpen PW1 Hydro-VacuumEntwickelt zum Ansaugen und Pumpen von trockenem Gas mit Temperaturen bis zu 150 °C und dampfgesättigten Gasen, dadurch gekennzeichnet, dass ihre Temperatur 100 °C nicht überschreitet, mit der Möglichkeit, Arbeitsflüssigkeiten mit einer Viskosität von bis zu 60 mm²/s zu verwenden und einer Dichte von 800 - 1200 kg/m³ darf die Wassertemperatur am Ausgang der Pumpe 80 °C nicht überschreiten. Hydro-Vacuum stellt einstufige und zweistufige Flüssigkeitsring-Vakuumpumpen der PW-Serie her.

Vakuumpumpen

Bei Pumpen der PW-Serie sind Pumpe und Motor auf einem gemeinsamen Träger montiert. Das Drehmoment vom Motor wird über eine in Stützlagern gelagerte Welle und eine elastische Kupplung auf das Laufrad übertragen. Diese Konstruktion macht die Vakuumpumpe deutlich länger und schwerer, erleichtert jedoch die Wartung erheblich, wenn die Pumpe zerlegt oder der Motor ausgetauscht werden muss. Darüber hinaus ist die Pumpe auf 2 Stützen montiert (Laufrad zwischen Lagern), was eine viel längere Lebensdauer der Pumpen als ein Monoblock (montiert auf der Motorwelle oder dem Laufradsitz) mit einer Kapazität von 24 m³/h bis 1500 m³/h ermöglicht maximaler Restdruck bis 33 mbar.

Charakteristische Tabelle

Modell QR-Produktion m³/Stunde PS- Saugdruck, mbar P - Elektromotorleistung, kW Abmessungen (LxBxH), mm Gewicht (kg)
PW1.12 24.0 33 1.1 678x240x250 47.4
PW1.13 54,0 33 1.5 742x240x250 51,0
PW4.11 75,0 33 3,0 924x315x410 105,0
PW4.12 120,0 33 4,0 967x315x410 121,0
PW4.13 190,0 33 5.5 1103x342x493 169,0
PW4.14 240,0 33 7.5 1143x342x493 190,0
PW5.12 315,0 33 11.0 1190x415x608 273,0
PW5.13 395,0 33 15.0 1277x415x608 300,0
PW5.14 460,0 33 15.0 1317x415x608 309,5
PW7.11 600,0 33 18.5 1925x640x735 777,0
PW7.12 800,0 33 30.0 2060x665x735 886,0
PW7.13 1150,0 33 37,0 2210x700x948 1171,0
PW7.14 1500,0 33 45,0 2390x750x948 1305.0

Umfang der Vakuum-Flüssigkeitsringpumpen

  • Chemische Industrie;
  • Pharmaindustrie;
  • Lebensmittelindustrie;
  • Zellstoff- und Papierproduktion;
  • Textilindustrie;
  • Befüllung von Kreiselpumpen und Siphons;
  • Herstellung von Ziegeln und Zement;
  • Gießerei;
  • Holzindustrie.

Konstruktionsmerkmale von Vakuum-Flüssigkeitsringpumpen Hydro-Vacuum

Die Pumpen werden gemäß der Norm ISO 9001 konstruiert und hergestellt. Alle hergestellten Pumpen werden an den Ständen des Unternehmens umfassenden Kontrollen und Tests unterzogen. Eine breite Palette von Materialien, die für die Herstellung von Vakuumpumpen verwendet werden.

Pumpenteile Kompressortyp Materialausführung „d“
1 3 4 5 6 7
Korps PW/DW.1 PW/DW.4 PW/DW.5 PW/DW.7 Grauguss Grauguss Chromguss Zinnbronze Kohlenstoffgussstahl austenitischer Stahlguss
Gehäuse abdichten PW/DW.1 PW/DW.4 PW/DW.5 PW/DW.7 Grauguss Grauguss Chromguss Zinnbronze Kohlenstoffgussstahl austenitischer Stahlguss
Saug-Entlade-Einheiten PW/DW.1 PW/DW.4 PW/DW.5 Grauguss Grauguss Chromguss Chromguss Kohlenstoffgussstahl Austenitischer Gussstahl
Entfernungslinks PW/DW.7 Grauguss Grauguss Chromguss Zinnbronze Kohlenstoffgussstahl Austenitischer Gussstahl
Rotoren PW/DW.1 Zinnbronze Kohlenstoffgussstahl speziell austenitisch Stahlguss Zinnbronze Zinnbronze speziell austenitisch Stahlguss
PW/DW.4 PW/DW.5 Austenitisch Stahlguss Kohlenstoffgussstahl austenitisch Stahlguss
PW/DW.7 Messing
Welle PW/DW.1 PW/DW.4 PW/DW.5 PW/DW.7 Edelstahl Edelstahl säurebeständiger Stahl säurebeständiger Stahl Edelstahl säurebeständiger Stahl
Gaspedal PW/DW.1 PW/DW.4 Itamid Itamid Itamid Itamid - -
PW/DW.7 Grauguss Grauguss Chrom-Chavoon Chrom-Chavoon Kohlenstoffgussstahl Austenitischer Gussstahl

Bett aus Gusseisen. Kompletter Pumpensatz mit verschiedenen Dichtungstypen, je nach Bedarf des Kunden:


  • Weiche Kordeldichtung #6498;
  • Gleitringdichtung „ANGA“ 43А1;
  • Gleitringdichtung „Kran“2100.

Verschiedene Schutzbeschichtungsmöglichkeiten für das Produkt:

  • Standard;
  • Speziell;
  • Marine;
  • Tropisch trocken exportieren;
  • Tropisches Nass exportieren.

Möglichkeit zur Auswahl des Lieferumfangs:

  • Pumpe mit freiem Wellenende;
  • Kupplungspumpe;
  • Pumpe mit Kupplung und Grundplatte;
  • Vollständigkeit 3 plus Elektromotor.

Verfügbarkeit von Ersatzteilen auch nach jahrzehntelangem Betrieb. Garantiezeit 24 Monate.

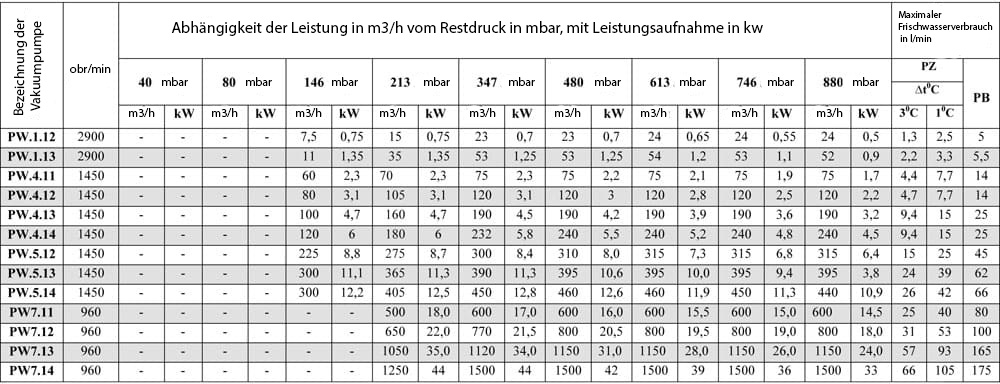

Tabelle der Betriebsparameter der einstufigen Flüssigkeitsring-Vakuumpumpen PW.1.12 - PW7.14

Tabelle der Betriebsparameter der einstufigen Flüssigkeitsring-Vakuumpumpen PW.1.12 - PW7.14

Unabhängig von der Betriebsart (PB oder PZ) müssen Vakuumpumpen über eine sichere Versorgung mit Arbeitsflüssigkeit in den in der Spalte PB-Betriebsart angegebenen Mengen verfügen. Bei Verwendung von Wasser als Arbeitsmedium wird empfohlen, chemisch behandeltes Wasser zu verwenden, um die Niederschlagsmenge an den Wänden des Produkts zu begrenzen. Niederschlag führt zu einem schnellen Verschleiß aller gemeinsam arbeitenden Reibelemente von Maschinen. Es wird empfohlen, Wasser mit einer Härte von ca. 40n für zweistufige und ca. 80n für einstufige Vakuumpumpen zu verwenden.

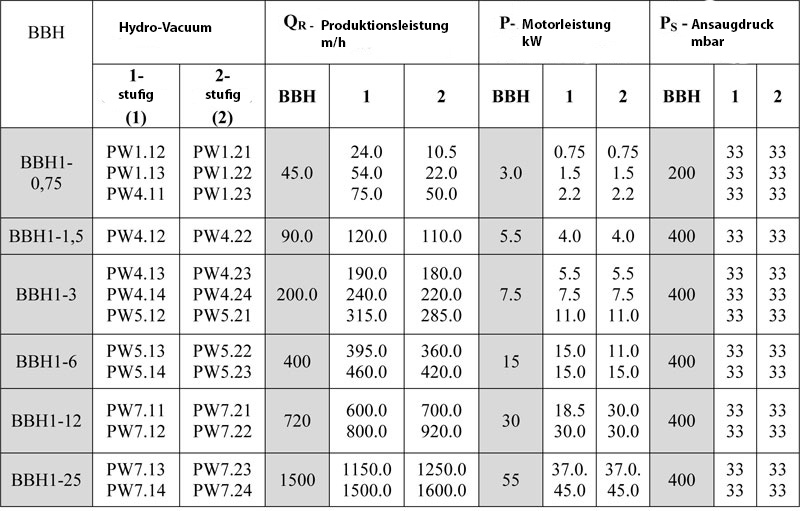

Tabelle der Austauschbarkeit von Vakuum-Flüssigkeitsringpumpen VVN und Vakuumpumpen PW

Tabelle der Austauschbarkeit von Vakuum-Flüssigkeitsringpumpen VVN und Vakuumpumpen PW

Vorteile der Vakuumpumpen Hydro-Vacuum der PW-Serie im Vergleich zu Vakuumpumpen der VVN-Serie:

  • Möglichkeit des Einsatzes von einstufigen und zweistufigen Vakuumpumpen, je nach den Anforderungen des technologischen Prozesses;
  • Hohes Vakuumniveau (bis zu 33 mbar.abs);
  • Möglichkeit der Ergänzung mit einem Reservoir, ausgewählt für geschlossene Systeme zur Versorgung mit Arbeitsflüssigkeit (Wassereinsparung);
  • Große Auswahl an Baumaterialien;
  • Möglichkeit der Anfertigung verschiedener Dichtungsarten;
  • Großes Sortiment an Vakuumpumpen;
  • Einsatz von Elektromotoren mit geringerer Leistung;
  • Möglichkeit, die Vollständigkeit der Lieferung zu wählen;
  • Vollständige technische Unterstützung für den Kunden.
