Zentraleinheit, PP, PHOENIX P700

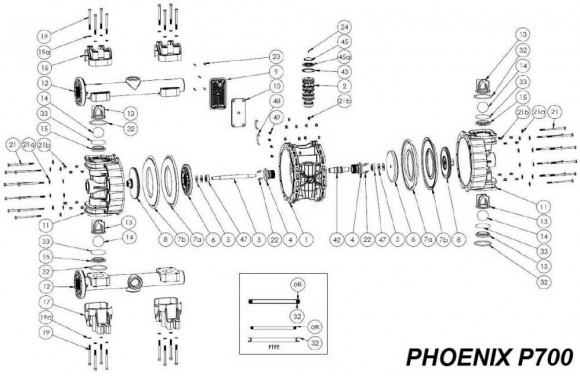

Zentrale Pumpeneinheit FLUIMAC PHOENIX P700. Material: PP. Artikel: P0700CCR04355PP. Position auf dem Parsing-Schema: 1. Das allgemeine Schema der Demontage der Pumpe PHOENIX P700: 1 Zentraleinheit 2 Pneumatische Wärmetauscher 3 Welle 4 Zwischenplatte mit O-Ring 5 Tellerfeder 6 Seitliche Luftabdeckung 7a Membran von der Luftseite 7b Membran von der Seite der Flüssigkeit 8 Stecker 9 schalldämpfer-Gitter 10 Schalldämpfer 11 Pumpengehäuse 12 Obere / untere Kollektor 13 Führungsschiene Kugelschreiber Ferrule 14 Ball 15 Kugelsitz 16-Kragen 17 Fuß 19 Schraube Verteiler 19a Ring Dichtung 21 Schraubengehäuse 21a Ring Dichtung 21b Mutter 22 Schraube Zwischenplatte 23 Schraubengitter Schalldämpfer 24 Schraube des pneumatischen Austauschers 32 O-Ring oben 33 Untere O-Ring 42 Buchse mit O-Ring 43 Sicherungsring fuer pneumatischen Tauscher 45 Abdeckung Pneumatische Wärmetauscher 45a Adapter Abdeckung Pneumatische Wärmetauscher 47 Expansionsweg Membran 48 Luftschlauch D 6mm 49 Fitting Buchse
