Kugelsitz, AL, PHOENIX P50

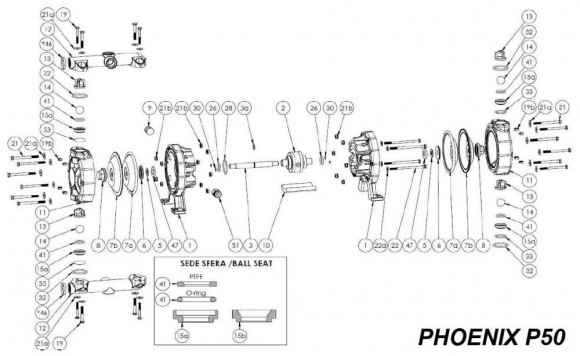

Kugelsitz der FLUIMAC PHOENIX P50 Pumpe. Material: AL. Artikel-NR: P0050SD004808AL. Position auf dem Parsing-Diagramm: 15b. Das allgemeine Schema der Demontage der Pumpe PHOENIX P50: 1 Zentraleinheit 2 Pneumatische Wärmetauscher 3 Welle 3a Wellendichtring 5 Tellerfeder 6 Seitliche Luftabdeckung 7a Membran von der Luftseite 7b Membran von der Seite der Flüssigkeit 8 Stecker 9 Stopfen Mittelblock 10 Schalldämpfer 11 Pumpengehäuse 12 Obere / untere Kollektor 13 Führungsschiene Kugelschreiber Ferrule 14 Ball 15a Kugelsitz mit O-Ring oder Dichtung N°41 15b Kugelsitz 19 Schraube Verteiler 19b Spanner 21 Schraubengehäuse 21a Ring Dichtung 21b Mutter 22 Schraube mitte halbblock 22a Ringdichtung Mitte Halbblock 26 O-Ring 28 O-Ring 30 O-Ring 32 O-Ring oben 32 Dichtung oben 33 Untere O-Ring 33 Dichtung unten 41 Innen-O-Ring *46 Kreisverkehr Stärkung Kollector 47 Hub-Dichtung 51 Luftanschluss mit O-Ring
