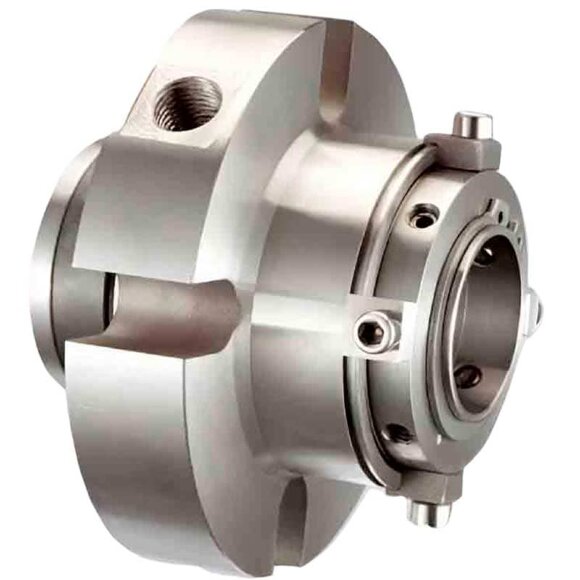

Kartuschen-Doppelpumpendichtung KSB R-CARTEX(DN) 43, SIC/SIC/SIC/CAR, VITON, 304

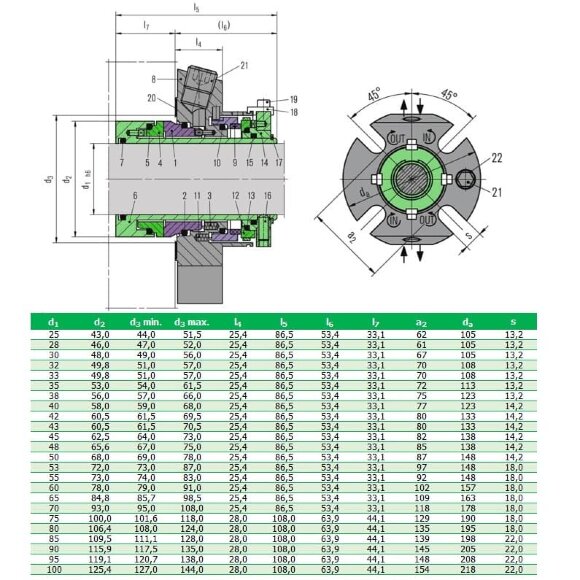

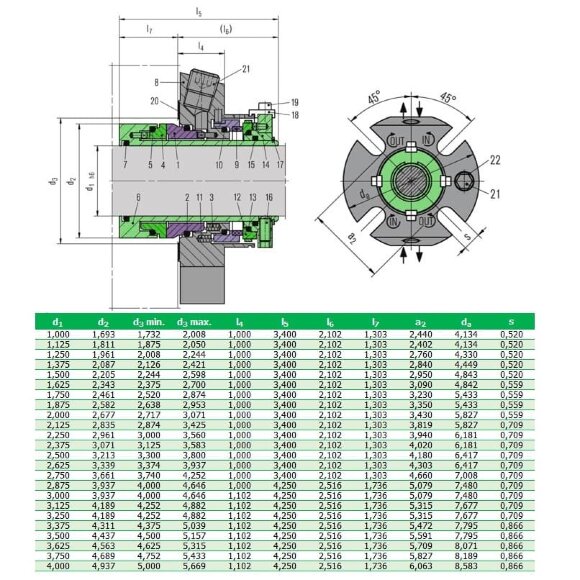

Die Doppelpatronendichtung R-CARTEX(DN) ist eine komplett montierte Einheit für den Einsatz in Pumpenstopfbuchsen. Bei jeder Drehrichtung und mit doppelter hydraulischer Entlastung hat sich die R-CARTEX(DN)-Dichtung in der Chemie-, Petrochemie-, Pharma-, Zucker- und Lebensmittel- sowie Papierindustrie bestens bewährt. Das integrierte Dichtungsmittel-Zirkulationssystem macht den Einsatz zusätzlicher Zirkulationsvorrichtungen überflüssig. Ein Dichtungsmittel-Zufuhrsystem ist jedoch erforderlich. Wellendurchmesser: d1 = 25 ... 100 mm (1.000 ... 4.000") Temperatur: t = -40 °C ... 220 °C (-40 °F ... 428 °F) Für die Reibpaarung Graphit/Siliciumcarbid - Betriebsdruck: p1 = 25 bar (363 PSI) Gleitgeschwindigkeit: vg = 16 m/s (52 ft/s) Für die Kombination Siliciumcarbid/Siliciumcarbid oder Siliciumcarbid/Wolframcarbid - Druck: p1 = 20 bar (290 PSI) Gleitgeschwindigkeit: vg = 10 m/s (33 ft/s) Sperrflüssigkeitskreislauf: p3 max = 25 bar (363 PSI) Δp (p3 - p1) ideal = 2 ... 3 bar (29 ... 44 psi), 7 bar (102 psi) für Sperrflüssigkeiten mit schlechten Schmiereigenschaften. Pumpenanlauf: Maximaler Druckunterschied (Δp) (p3 - p1) = 25 bar (363 PSI) zulässig. Empfohlenes Betriebsmedium: max. ISO VG 5. Axiale Verdrängung: ± 1,0 mm, d1 ≥ 75 mm ± 1,5 mm, d1 ≥ 75 mm ± 1,5 mm
