R-H7N

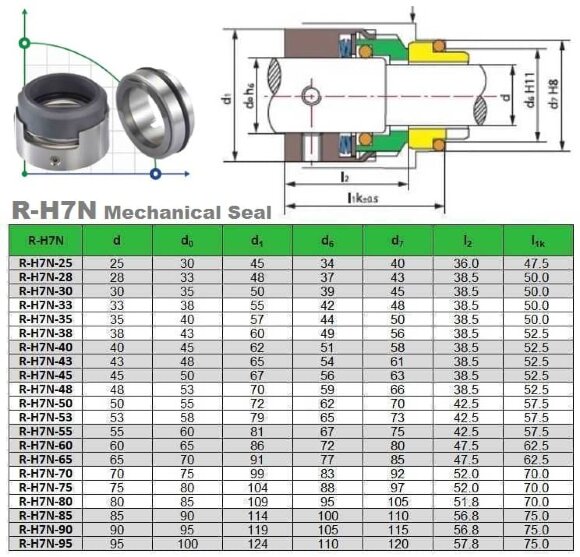

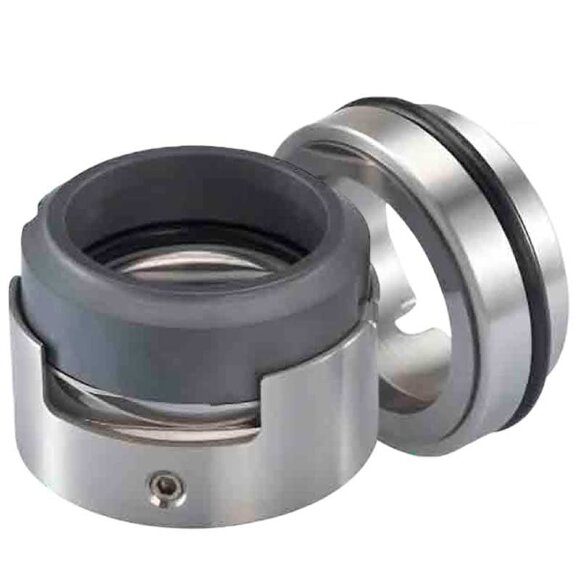

Gleitringdichtung R-H7N 75, SIC/SIC, VITON, 304, Typ G9 VULCAN 1678, LATTY B68, AESSEAL W07DMBU, W07DMB

Gleitringdichtung R-H7N 75, SIC/SIC, VITON, 304, Typ G9 VULCAN 1678, LATTY B68, AESSEAL W07DMBU, W07DMB

€-23

Dokumentation

Anleitung herunterladen, Katalog für Gleitringdichtung R-H7N 75, SIC/SIC, VITON, 304, Typ G9 VULCAN 1678, LATTY B68, AESSEAL W07DMBU, W07DMB

Überblick

Gleitringdichtung R-H7N – einfach, unbelastet, für jede Drehrichtung. Vergleichbare Ausführungen: AESSEAL W07DMBU / W07DMBU, Burgmann H7N. Mögliche Kombinationen: Gegenring mit Kühlung (G115), mit Mehrfederblock in Schutzhülle (H 75), mit massivem Gleitring aus Kohlenstoffgraphit (für den Einsatz in Umgebungen mit flüchtigen Kohlenwasserstoffen, H 75 VN), mit zylindrischer Feder (H76), mit integriertem Laufrad (H75F). Temperatur: -50 °C bis 220 °C. Druck: ≤ 2,5 MPa. Geschwindigkeit: ≤ 20 m/s. Werkstoffe: 1. Gleitring: SiC / TC / Kohlenstoff. 2. Festring: Kohlenstoff / SiC / TC. 3. Faltenbalg: VITON / FEP. 4. Feder: SS304 / SS316. 5 Metallteile: SS304 / SS316 Gleitringdichtung für Pumpen Wilo, K, KM, X, AH, AHP, AH, Calpeda, DAB, Ebara, Grundfos, für Pumpen KSB, Allweiler, SALMSON, ACD Cryo, Flygt, IMP Pumps, LOWARA, PENTAX, Foras, Fristam, für Pumpen SPERONI, ZENIT, Inoxpa, JL, Johnson Pump, KOLMEKS, Pedrollo, SAER, Vulcan, WQ, WQK, für Pumpen Tuchenhagen, ALFA LAVAL, Donjoy, Mission Magnum.

Eigenschaften

Außendurchmesser des festen Rings, mm	97
Art des Gegenringes	G9
Durchmesser der Welle	75
Hersteller	BTS-Engineering
Reibpaarung	SIC/SIC
Material des Metallteils	AISI 304 Rostfreier Stahl
Der Druck	2,5 MPa
Geschwindigkeit	20 m/Sek
Betriebstemperatur	-50 °C +220 °C
Dichtung Typ	RH7N
Gummi-Material	VITON
Gebrauch	FRISTAM, LOWARA, Sterling (SIHI)
Analog	AESSEAL W07DMB, AESSEAL W07DMBU, Burgmann H7N, Latty B68, LIDERING LWS10B, Vulcan 1678
Logistische Daten:
Bruttogewicht, kg	1.1
Länge der Transportverpackung, cm	10,5
Breite der Transportverpackung, cm	10,5
Höhe der Transportverpackung, cm	10,5
