Gleitringdichtung R-HRN
Gleitringdichtung R-HRN

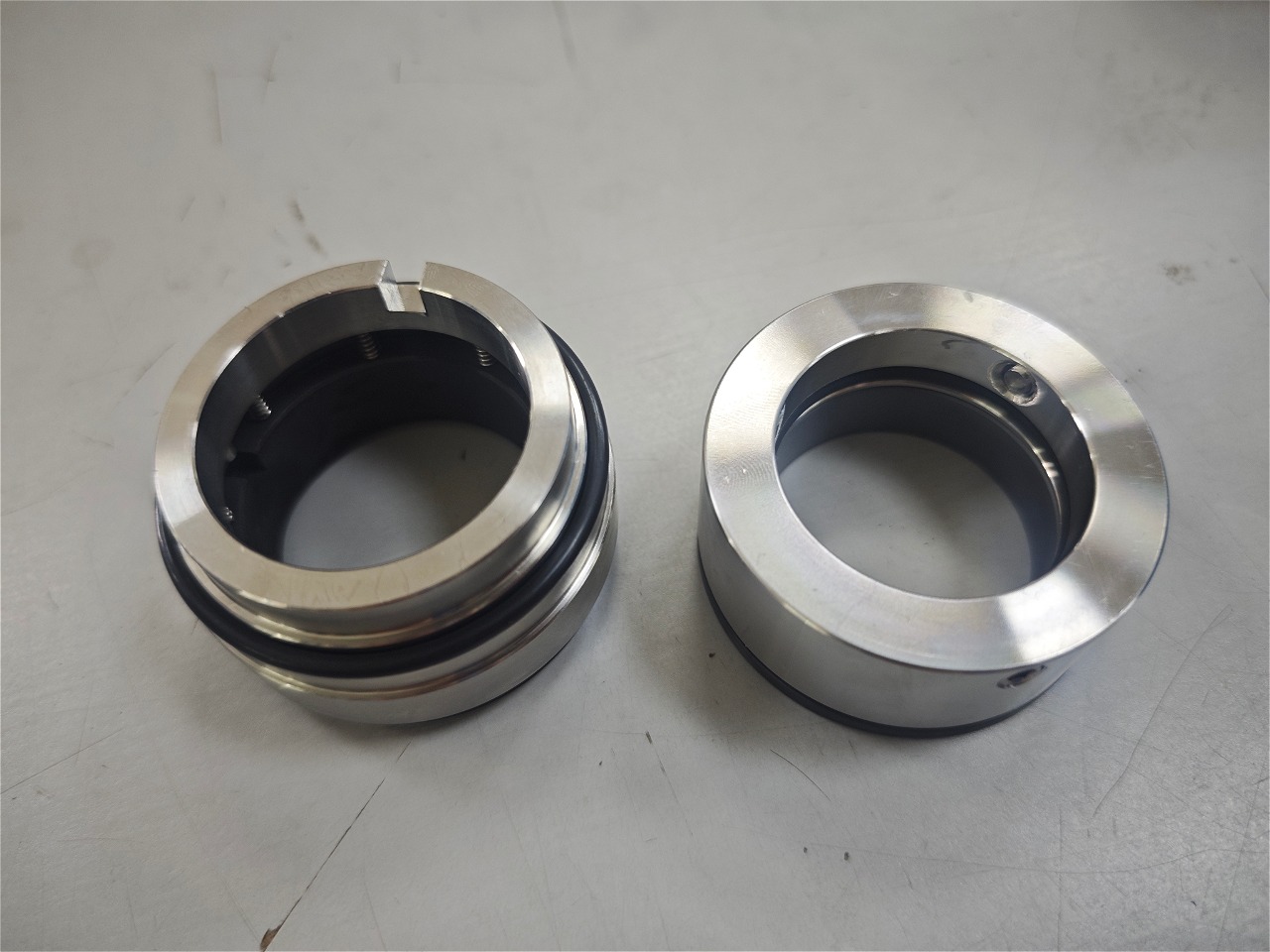

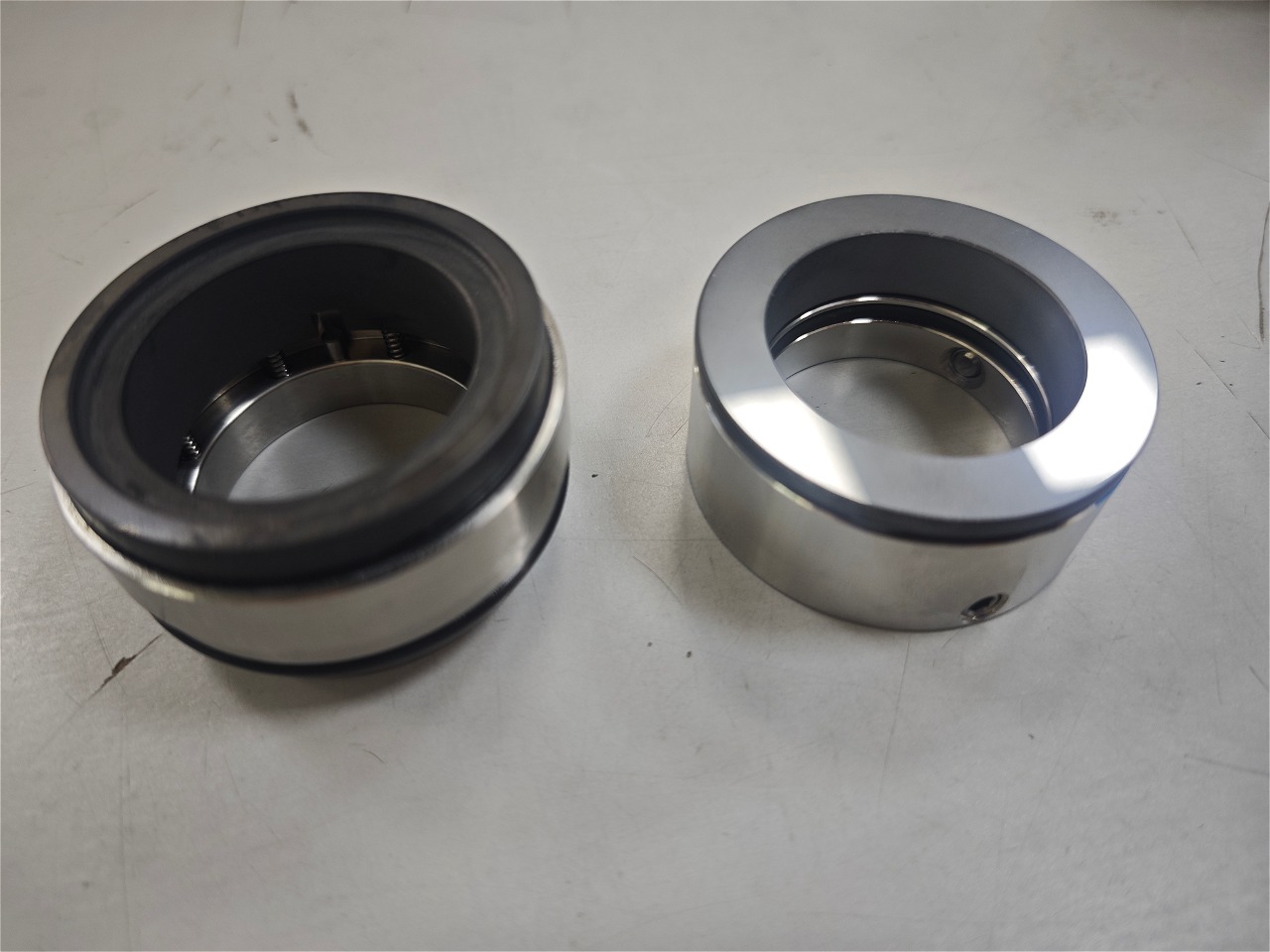

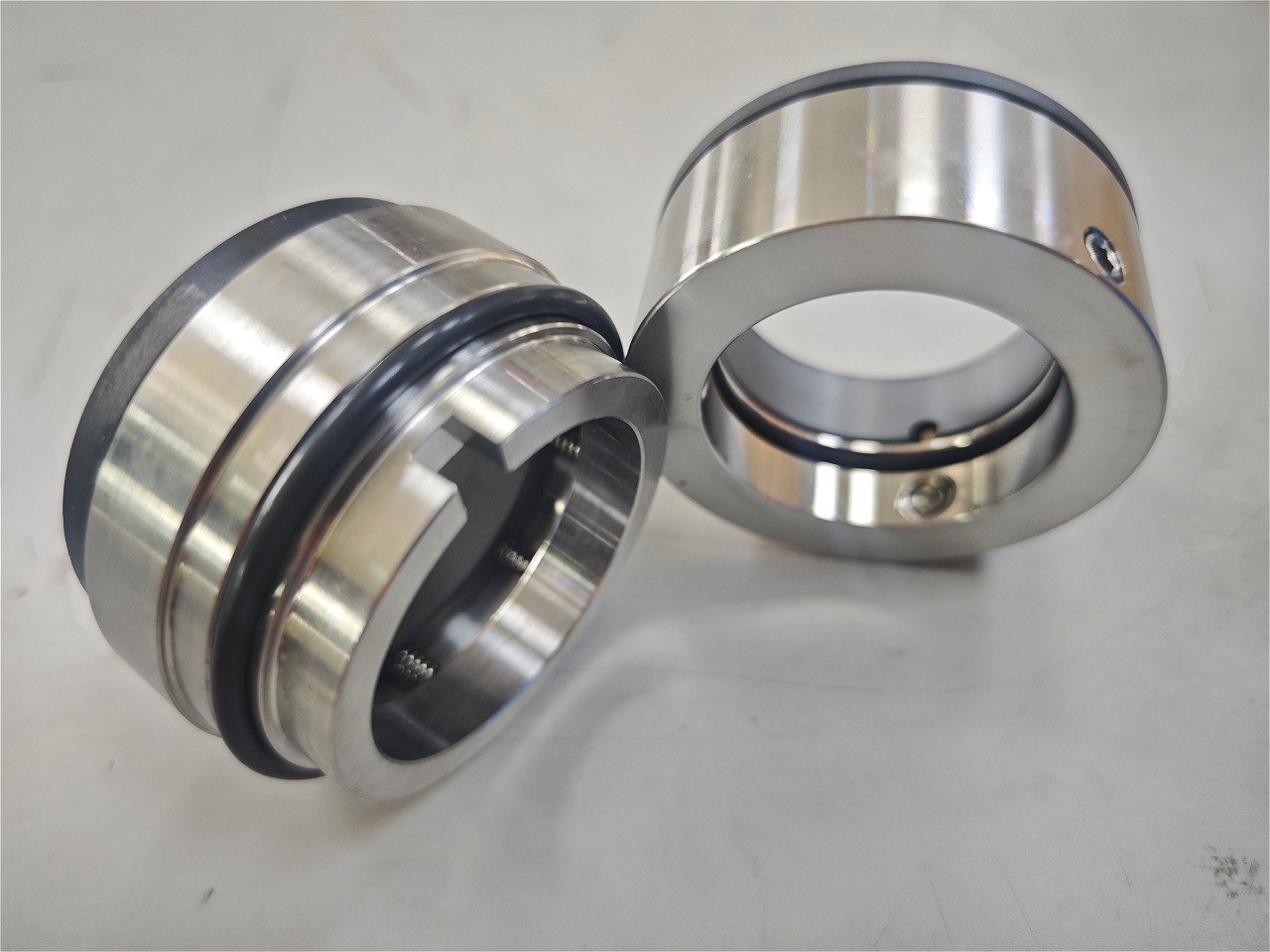

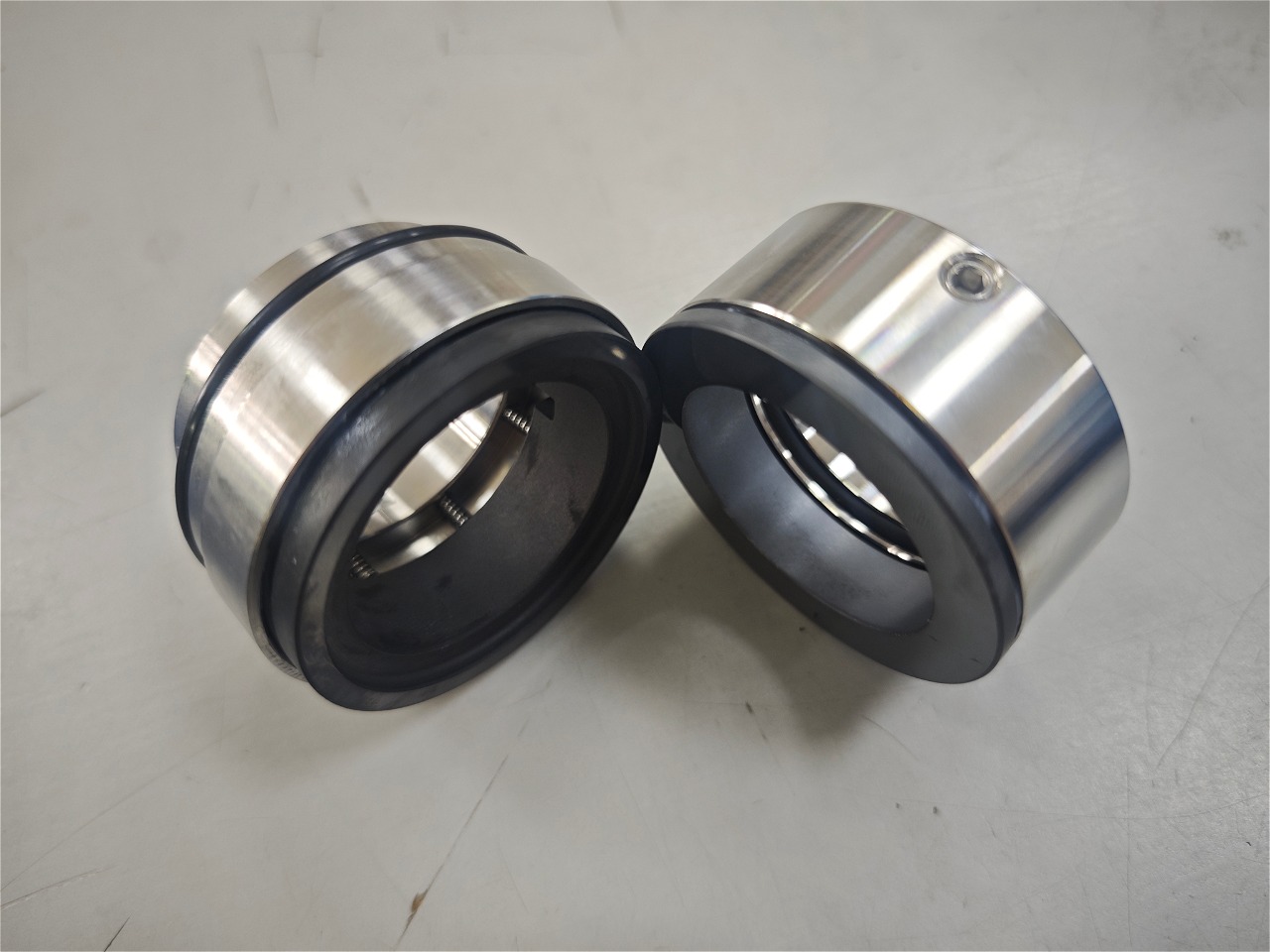

Einzelne Gleitringdichtung R-HRN - dichtung mit nicht rotierendem Laufring. Geeignet für Umgebungen, die mit Schleifpartikeln und Abwasser kontaminiert sind. Kann als Teil eines Tandems verwendet werden. Die nicht rotierende Mehrfederbaugruppe ist vom Produkt isoliert, um ein Anhaften und Verstopfen zu verhindern. Auf die Pumpen Alfa Laval, Ebara Lowara, KSB (Etanorm, Etachrom), WILO (MVI, MHI, IPL), Grundfos (CDM), Saer (IP), Calpeda (GM, MXS), Hecker HN 410SU auftragen.
Analoga: Burgmann HRN, Roten EHS3-Siegel.
Temperatur: -20~220 °C
Druck: ≤2.5 MPa
Geschwindigkeit: ≤20 m/sec
Werkstoffe:
- Rotierenden Ring: Ceramic/SIC/TC;
- Fester Ring: Carbon/SIC/TC;
- FALTENBALG: NBR/EPDM/VITON;
- Feder: SS304/SS316.
- Metallteile: SS304/SS316
| d | d3 | d6 | d7 | d8 | d10 | I1k | I3 | f | Mх |
| 18 | 33 | 27 | 33 | 3 | 34,7 | 37,5 | 19,5 | 3 | 4 |
| 20 | 35 | 29 | 35 | 3 | 36,7 | 37,5 | 19,5 | 3 | 4 |
| 22 | 37 | 31 | 37 | 3 | 38,7 | 37,5 | 19,5 | 3 | 4 |
| 24 | 39 | 33 | 39 | 3 | 40,7 | 40 | 20,5 | 3,5 | 5 |
| 25 | 40 | 34 | 40 | 3 | 41,7 | 40 | 20,5 | 3,5 | 5 |
| 28 | 43 | 37 | 43 | 3 | 44,7 | 42,5 | 21,5 | 3,5 | 5 |
| 30 | 45 | 39 | 45 | 3 | 46,7 | 42,5 | 21,5 | 3,5 | 5 |
| 32 | 48 | 42 | 48 | 3 | 49,7 | 42,5 | 21,5 | 3,5 | 5 |
| 33 | 48 | 42 | 48 | 3 | 49,7 | 42,5 | 21,5 | 3,5 | 5 |
| 35 | 50 | 44 | 50 | 3 | 51,7 | 42,5 | 21,5 | 3,5 | 5 |
| 38 | 56 | 49 | 56 | 4 | 57,7 | 45 | 24 | 4 | 6 |
| 40 | 58 | 51 | 58 | 4 | 59,7 | 45 | 24 | 4 | 6 |
| 43 | 61 | 54 | 61 | 4 | 62,7 | 45 | 24 | 4 | 6 |
| 45 | 63 | 56 | 63 | 4 | 64,7 | 45 | 24 | 4 | 6 |
| 48 | 66 | 59 | 66 | 4 | 67,7 | 45 | 24 | 4 | 6 |
| 50 | 70 | 62 | 70 | 4 | 71,7 | 47,5 | 25 | 4 | 6 |
| 53 | 73 | 65 | 73 | 4 | 74,7 | 47,5 | 25 | 4 | 6 |
| 55 | 75 | 67 | 75 | 4 | 76,7 | 47,5 | 25 | 4 | 6 |
| 58 | 78 | 70 | 78 | 4 | 80,5 | 52,5 | 28 | 4 | 6 |
| 60 | 80 | 72 | 80 | 4 | 82,5 | 52,5 | 28 | 4 | 6 |
| 63 | 83 | 75 | 83 | 4 | 85,5 | 52,5 | 28 | 4 | 6 |
| 65 | 85 | 77 | 85 | 4 | 87,5 | 52,5 | 28 | 4 | 6 |
| 68 | 90 | 81 | 90 | 4 | 92,5 | 52,5 | 28 | 4 | 6 |
| 70 | 92 | 83 | 92 | 4 | 94,5 | 60 | 34 | 6 | 8 |
| 75 | 97 | 88 | 97 | 4 | 100,5 | 60 | 34 | 6 | 8 |
| 80 | 105 | 95 | 105 | 4 | 108,5 | 60 | 34 | 6 | 8 |
| 85 | 110 | 100 | 110 | 4 | 113,5 | 60 | 34 | 6 | 8 |
| 90 | 115 | 105 | 115 | 4 | 118,5 | 65 | 39 | 10 | 8 |
| 95 | 120 | 110 | 120 | 4 | 123,5 | 65 | 39 | 10 | 8 |
| 100 | 125 | 115 | 125 | 4 | 128,5 | 65 | 39 | 10 | 8 |
Nur Vorbestellung
Herstellerkürzel: 39636_100__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 100 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€314
€-17
€331
Nur Vorbestellung
Herstellerkürzel: 39636_18__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 18 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€70
€-3
€73
Nur Vorbestellung
Herstellerkürzel: 39636_20__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 20 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€77
€-4
€81
Nur Vorbestellung
Herstellerkürzel: 39636_22__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 22 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€85
€-4
€89
Nur Vorbestellung
Herstellerkürzel: 39636_24__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 24 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€93
€-4
€97
Nur Vorbestellung
Herstellerkürzel: 39636_25__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 25 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€96
€-6
€102
Nur Vorbestellung
Herstellerkürzel: 39636_28__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 28 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€108
€-6
€114
Nur Vorbestellung
Herstellerkürzel: 39636_30__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 30 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€116
€-6
€122
Nur Vorbestellung
Herstellerkürzel: 39636_32__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 32 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€123
€-7
€130
Nur Vorbestellung
Herstellerkürzel: 39636_33__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 33 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€127
€-7
€134
Nur Vorbestellung
Herstellerkürzel: 39636_35__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 35 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€135
€-7
€142
Nur Vorbestellung
Herstellerkürzel: 39636_38__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 38 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€146
€-8
€154
Nur Vorbestellung
Herstellerkürzel: 39636_40__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 40 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€150
€-7
€157
Nur Vorbestellung
Herstellerkürzel: 39636_43__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 43 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€154
€-8
€162
Nur Vorbestellung
Herstellerkürzel: 39636_45__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 45 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€158
€-8
€166
Nur Vorbestellung
Herstellerkürzel: 39636_48__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 48 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€160
€-8
€168
Nur Vorbestellung
Herstellerkürzel: 39636_50__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 50 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€164
€-8
€172
Nur Vorbestellung
Herstellerkürzel: 39636_53__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 53 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€167
€-8
€175
Nur Vorbestellung
Herstellerkürzel: 39636_55__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 55 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€173
€-9
€182
Nur Vorbestellung
Herstellerkürzel: 39636_58__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 58 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€182
€-10
€192
Nur Vorbestellung
Herstellerkürzel: 39636_60__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 60 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€189
€-10
€199
Nur Vorbestellung
Herstellerkürzel: 39636_63__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 63 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€198
€-10
€208
Nur Vorbestellung
Herstellerkürzel: 39636_65__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 65 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€204
€-11
€215
Nur Vorbestellung
Herstellerkürzel: 39636_68__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 68 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€214
€-11
€225
Nur Vorbestellung
Herstellerkürzel: 39636_70__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 70 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€220
€-12
€232
Nur Vorbestellung
Herstellerkürzel: 39636_75__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 75 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€236
€-12
€248
Nur Vorbestellung
Herstellerkürzel: 39636_80__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 80 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€251
€-14
€265
Nur Vorbestellung
Herstellerkürzel: 39636_85__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 85 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€267
€-14
€281
Nur Vorbestellung
Herstellerkürzel: 39636_90__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 90 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€283
€-15
€298
Nur Vorbestellung
Herstellerkürzel: 39636_95__SIC/SIC__VITON__304
| Hersteller | BTS-Engineering |
| Wellendurchmesser | 95 |
| Gummimaterial | Viton |
| Material der Reibpaarungen | SIC/SIC |
| Material der Metallteile | 304 |
€298
€-16
€314
