Корпус насоса, AISI 316, PHOENIX P18
Огляд
Корпус насоса FLUIMAC PHOENIX P18. Матеріал: AISI 316. Артикул: P0018CP005088A4. Позиція на схемі розбору: 11.

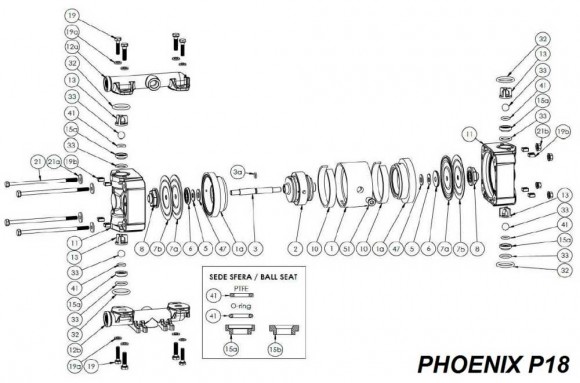

Загальна схема розбору насоса PHOENIX P18:
1 Центральний блок
1a Кришка/тарілка центрального блока
2 Пневматичний теплообмінник
3 Вал
3a ущільнювальне кільце валу
5 Тарілчаста пружина
6 Повітряна бічна кришка
7a Мембрана з боку Повітря
7b Мембрана з боку рідини
8 Заглушка
10 Глушник
11 Корпус насоса
12a Верхній колектор
12а Затиск верхнього колектора
12b Нижній колектор
12b Нижній затиск колектора
13 Напрямна кулькова обойма
14 Куля
15a Кулькове сідло
15b Кулькове сідло
19 Гвинтовий колектор
19a Шайби колектора
19b Гайковий колектор
21 Гвинтовий кожух
21a Корпус шайби/ колектор
21b Гайки для корпусу
32 Верхнє кільце ущільнювача
32 Прокладка верхня
33 Нижнє ущільнювальне кільце
33 Прокладка нижня
41 Внутрішнє ущільнююче кільце сідла
41 Внутрішня прокладка сідла
47 Розпірка
51 Пневмомагвстраль
21b Гайки для корпусу
32 Верхнє кільце ущільнювача
34 Ущільнювальне кільце глушника
47 Розпірка
51 Пневмомагвстраль
Характеристики
| Виробник | FLUIMAC |
| Матеріал | AISI 316 нержавіюча сталь |
| Кількість в насосі | 2 |
| Тип запчастини | корпус |
| Країна походження | Італія |
| Застосування | PHOENIX P18 |
