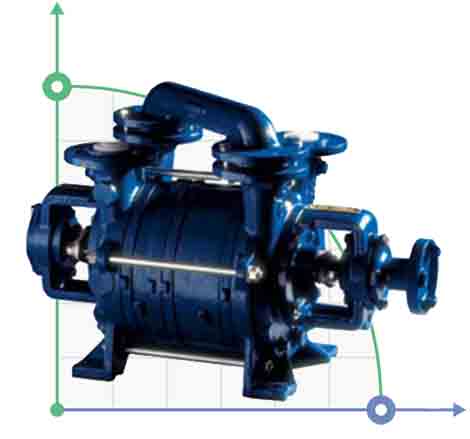

Водокільцеві двоступеневі вакуумні насоси PW2 Hydr

Водокільцеві одноступінчасті вакуумні насоси PW1 Hydro-Vacuum
Завантажити PDFопис:
вакуумні насоси
призначені для всмоктування і перекачування сухого газу з температурою до 150 ° С і насичені парами гази, відрізняються тим, що їх температура не перевищує 100 ° С, з можливістю застосування робочих рідин з в'язкістю до 60 мм² /сек і щільністю 800 - 1200 кг /м³, температура води на виході з насоса не повинна перевищувати 80 ° С. Hydro-Vacuum виробляє одноступінчасті і двоступінчасті вакуумні водокольце-ші насоси, серії PW.<
У насосах серії PW
- насос і двигун кріпляться на загальній опорі. Крутний момент від двигуна передається до Імпелери через вал, встановлений в підшипниках опори і еластичну сполучну муфту. Така конструкція робить вакуумний насос помітно довше і важче, але зате помітно полегшує його обслуговування, коли потрібне розбирання насоса або заміна двигуна. Крім того, насос встановлений на 2 опорах (робоче колесо між підшипниками) що дає набагато більш тривалий термін служби насосів ніж моноблока (встановлений на валу двигуна або посадкою робочого колеса) Водокільцеві вакуумні насоси серії PW1-12 - PW7-14 є одноступінчастими вакуумними насосами c продуктивність від 24 м³ /год до 1500 м³ /год і граничним залишковим тиском до 33 мбар.
Таблиця характеристик
Модель | QR - Виробляємость,
м³ /год |
PS - Тиск
всмоктування, мбар |
P-потужність електродвигуна, кВт |
Габарити (ДхШхВ), мм |
вага, кг
|
PW1.12 | 24.0 | 33 | 1.1 | 678х240х250 | 47.4 |
PW1.13 | 54.0 | 33 | 1.5 | 742х240х250 | 51.0 |
PW4.11 | 75.0 | 33 | 3.0 | 924х315х410 | 105.0 |
PW4.12 | 120.0 | 33 | 4.0 | 967х315х410 | 121.0 |
PW4.13 | 190.0 | 33 | 5.5 | 1103х342х493 | 169.0 |
PW4.14 | 240.0 | 33 | 7.5 | 1143х342х493 | 190.0 |
PW5.12 | 315.0 | 33 | 11.0 | 1190х415х608 | 273.0 |
PW5.13 | 395.0 | 33 | 15.0 | 1277х415х608 | 300.0 |
PW5.14 | 460.0 | 33 | 15.0 | 1317х415х608 | 309.5 |
PW7.11 | 600.0 | 33 | 18.5 | 1925х640х735 | 777.0 |
PW7.12 | 800.0 | 33 | 30.0 | 2060х665х735 | 886.0 |
PW7.13 | 1150.0 | 33 | 37.0 | 2210х700х948 | 1171.0 |
PW7.14 | 1500.0 | 33 | 45.0 | 2390х750х948 | 1305.0 |
Область застосування вакуумних водокільцевих насосів
- Хімічна промисловість
- Фармацевтична промисловість
- Харчова промисловість
- Целюлозно-паперове виробництво
- Текстильна промисловість
- Заливка відцентрових насосів і сифонів
- Виробництво цегли і цементу
- Ливарне виробництво
- Деревообробна промисловість
Конструктивні особливості вакуумних водокільцевих насосів Hydro-Vacuum
Насоси спроектовані і виготовлені відповідно до стандарту ISO 9001. Всі произве-дённие насоси, проходять всебічні перевірки і випробування на стендах компанії. Широкий вибір матеріалів, використовуваних для виготовлення вакуумних насосів
Чавунна лита станина. Комплектація насосів різними видами ущільнення, в залежності від потреби клієнта:
- М'яке шнурове ущільнення №6498
- Механічне ущільнення «ANGA» 43А1
- Механічне ущільнення «Crane» 2100
Різні варіанти захисного покриття вироби
- стандартна
- спеціальна
- морська
- Експорт тропік сухий
- Експорт тропік мокрий
Можливість вибору комплектності поставки
- Насос з вільним закінченням вала.
- Насос з муфтою.
- Насос з муфтою і фундаментної плити.
- Комплектність 3 плюс електродвигун.
Доступністю запчастин навіть після десятків років експлуатації Гарантійний термін 24 місяці
Табіца параметрів роботи одноступінчатих водокільцевих вакуумних насосів PW.1.12 - PW7.14
Незалежно від робочого режиму (РВ або PZ) вакуумні насоси повинні мати забезпечений підвід робочої рідини в кількостях наведених в колонці робочого режиму РВ. При застосуванні в якості робочої рідини води, рекомендується застосовувати хімічно підготовлену воду для обмеження кількості опадів, які осідають на стінках вироби. Опади призводять до швидкого зносу всіх спільно працюють тертьових елементів машин. Рекомендується застосування води з жорсткістю близько 40n для двоступеневих і близько 80n для одноступінчатих вакуумних насосів.
Таблиця взаємозамінності вакуумних водокільцевих насосів ВВН і вакуумних насосів PW
Переваги вакуумних насосів Hydro-Vacuum серії PW в порівнянні з вакуумними насосами серії ВВН:
- Можливість використання одноступінчатих і двоступеневих вакуумних насосів, в залежності від вимог технологічного процесу.
- Високий рівень вакууму (до 33 мбар.абс)
- Можливість укомплектування резервуаром, підібраним для замкнутих систем подачі робочої рідини (економія води)
- Широкий вибір конструктивних матеріалів
- Можливість комплектації різними типами ущільнень
- Великий модельний ряд вакуумних насосів
- Використання електродвигунів з меншою потужністю
- Можливість вибору комплектності поставки
- Повна технічекого підтримка клієнта
