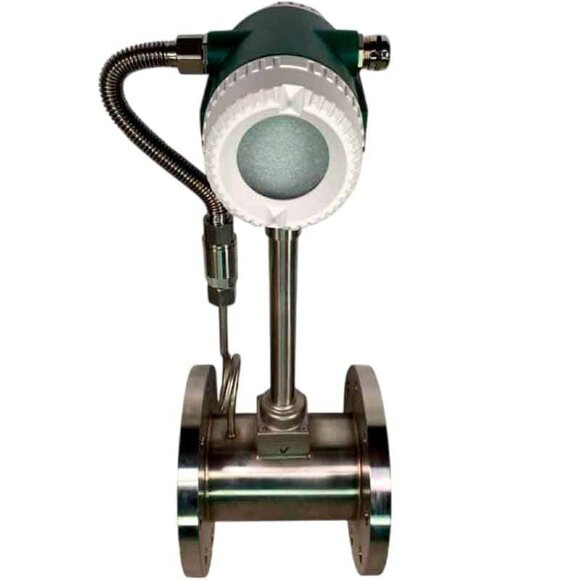

DN100 Вихревой счётчик пара из нержавеющей стали KLUGB PN16 RF DIN фланец 0.5-7.5 t/h <1,6 МПа, <250°C, 4-20mA, ExdIIBT6
Документация
Скачать инструкцию, каталог для DN100 Вихревой счётчик пара из нержавеющей стали KLUGB PN16 RF DIN фланец 0.5-7.5 t/h <1,6 МПа, <250°C, 4-20mA, ExdIIBT6
Обзор
Экранное отображение переходного расхода + накопленный поток + температура среды + давление среды; С компенсацией температуры и давления.
Вихревой расходомер используется для измерения расхода газов или жидкостей в полных трубопроводах. Принцип измерения основан на развитии вихревой улицы Кармана вслед за телом, встроенным в трубопровод.
Периодический отвод вихрей происходит сначала с одной стороны, а затем с другой стороны тела обтекания (тела с вихрями), установленного перпендикулярно оси трубы. Вихревой поток создает так называемую "вихревую улицу Кармана" с переменным давлением, частота которого пропорциональна скорости потока.
Характеристики
| Условный проход, DN | 100 |
| Управляющий сигнал, мА | 4-20 |
| Диапазон расхода | 0.5-7.5 t/h |
| Напряжение, V | 24 |
| Тип расходомера | вихревой |
| Производитель | BTS Engineering |
| Взрывозащита | да |
| Стандарт ATEX | d II BT6 |
| Температура (max), С | 250 |
| Тип соединения | фланцевое |
| Материал корпуса | AISI 304 нержавеющая сталь |
| Страна происхождения | Китай |
| Вес, кг | 16 |
| Вес брутто, кг | 17 |
| Транспортная упаковка: длина, см | 67 |
| Транспортная упаковка: ширина, см | 26 |
| Транспортная упаковка: высота, см | 24,5 |
