Механическое уплотнение R-Convertor

Механическое уплотнение R-Convertor

Температура: - 40~220°C

Давление: ≤ 2.5 МПа

Скорость: ≤ 20 м/с

Материалы:

Вращающееся кольцо: SiC/TC/Carbon;
Неподвижное кольцо: SiC/TC;
Сильфон: VITON/PTFE/NBR/EPDM;
Пружина: SUS304/SUS316/Titanium/Hastelloy-C;
Металлические части: SUS304/SUS316/Titanium/Hastelloy-C.

Загрузить PDF

Связаться с нами

Картриджное одинарное уплотнение R–Convertor имеет простую конструкцию, удобную для замены обычных компонентных уплотнений и сальниковой набивки. Сбалансированное (пара трения гидравлически разгружена), не зависит от направления вращения вала, пружины не контактируют с продуктом. Уплотнение крепиться к сальниковой камере двумя шпильками, в горизонтальном положении, промывочные отверстия не предусмотрены.

Тип: AESSEAL Convertor II™.

Применение: в химической, фармацевтической, пищевой, бумажной промышленности.

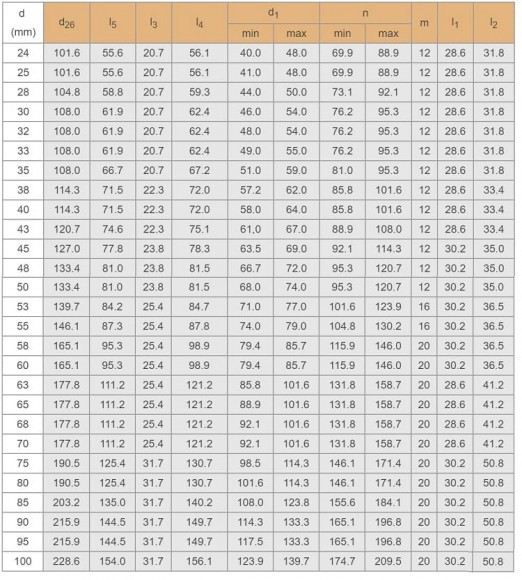

d (mm)	d₂₆	l₅	l₃	l₄	d₁		n		m	l₁	l₂
d (mm)	d₂₆	l₅	l₃	l₄	min	max	min	max	m	l₁	l₂
24	101.6	55.6	20.7	56.1	40.0	48.0	69.9	88.9	12	28.6	31.8
25	101.6	55.6	20.7	56.1	41.0	48.0	69.9	88.9	12	28.6	31.8
28	104.8	58.8	20.7	59.3	44.0	50.0	73.1	92.1	12	28.6	31.8
30	108.0	61.9	20.7	62.4	46.0	54.0	76.2	95.3	12	28.6	31.8
32	108.0	61.9	20.7	62.4	48.0	54.0	76.2	95.3	12	28.6	31.8
33	108.0	61.9	20.7	62.4	49.0	55.0	76.2	95.3	12	28.6	31.8
35	108.0	66.7	20.7	67.2	51.0	59.0	81.0	95.3	12	28.6	31.8
38	114.3	71.5	22.3	72.0	57.2	62.0	85.8	101.6	12	28.6	33.4
40	114.3	71.5	22.3	72.0	58.0	64.0	85.8	101.6	12	28.6	33.4
43	120.7	74.6	22.3	75.1	61.0	67.0	88.9	108.0	12	28.6	33.4
45	127.0	77.8	23.8	78.3	63.5	69.0	92.1	114.3	12	30.2	35.0
48	133.4	81.0	23.8	81.5	66.7	72.0	95.3	120.7	12	30.2	35.0
50	133.4	81.0	23.8	81.5	68.0	74.0	95.3	120.7	12	30.2	35.0
53	139.7	84.2	25.4	84.7	71.0	77.0	101.6	123.9	16	30.2	36.5
55	146.1	87.3	25.4	87.8	74.0	79.0	104.8	130.2	16	30.2	36.5
58	165.1	95.3	25.4	98.9	79.4	85.7	115.9	146.0	20	30.2	36.5
60	165.1	95.3	25.4	98.9	79.4	85.7	115.9	146.0	20	30.2	36.5
63	177.8	111.2	25.4	121.2	85.8	101.6	131.8	158.7	20	28.6	41.2
65	177.8	111.2	25.4	121.2	88.9	101.6	131.8	158.7	20	28.6	41.2
68	177.8	111.2	25.4	121.2	92.1	101.6	131.8	158.7	20	28.6	41.2
70	177.8	111.2	25.4	121.2	92.1	101.6	131.8	158.7	20	28.6	41.2
75	190.5	125.4	31.7	130.7	98.5	114.3	146.1	171.4	20	30.2	50.8
80	190.5	125.4	31.7	130.7	101.6	114.3	146.1	171.4	20	302	508
85	203.2	135.0	31.7	140.2	108.0	123.8	155.6	184.1	20	30.2	50.8
90	215.9	144.5	31.7	149.7	114.3	133.3	165.1	196.8	20	30.2	50.8
95	215.9	144.5	31.7	149.7	117.5	133.3	165.1	196.8	20	30.2	50.8
100	228.6	154.0	31.7	156.1	123.9	139.7	174.7	209.5	20	30.2	50.8

d (indies)	d₂₆	l₅	l₃	l₄	d₁		n		m	l₁	l₂
d (indies)	d₂₆	l₅	l₃	l₄	min	max	min	max	m	l₁	l₂
1.000	4.000	2.187	0.812	2.208	1.625	1.875	2.750	3.500	1/2	1.125	1.250
1.125	4.125	2.312	0.812	2.333	1.750	2.000	2.875	3.625	1/2	1.125	1.250
1.250	4.250	2.437	0.812	2.458	1.875	2.125	3.000	3.750	1/2	1.125	1.250
1.375	4.250	2.625	0.812	2.645	2.000	2.250	3.187	3.750	1/2	1.125	1.250
1.500	4.500	2.812	0.875	2.833	2.250	2.500	3.375	4.000	1/2	1.125	1.312
1.625	4.750	2.937	0.875	2.958	2.375	2.625	3.500	4.250	1/2	1.125	1.312
1.750	5.000	3.062	0.937	3.083	2.500	2.750	3.625	4.500	1/2	1.187	1.375
1.875	5.250	3.187	0.937	3.207	2.625	2.875	3.750	4.750	1/2	1.187	1.375
2.000	5.500	3.312	1.000	3.333	2.750	3.000	4.000	4.875	5/8	1.187	1.437
2.125	5.750	3.437	1.000	3.458	2.875	3.125	4.125	5.125	5/8	1.187	1.437
2.250	6.500	3.750	1.000	3.895	3.000	3.375	4.562	5.750	3/4	1.187	1.437
2.250	6.500	3.750	1.000	3.895	3.000	3.375	4.562	5.750	3/4	1.187	1.437
2.375	6.500	3.750	1.000	3.895	3.125	3.375	4.562	5.750	3/4	1.187	1.437
2.500	7.000	4.375	1.000	4.770	3.375	4.000	5.187	6.250	3/4	1.125	1.625
2.625	7.000	4.375	1.000	4.770	3.500	4.000	5.187	6.250	3/4	1.125	1.625
2.750	7.000	4.375	1.000	4.770	3.625	4.000	5.187	6.250	3/4	1.125	1.625
2.875	7.500	4.937	1.250	5.145	3.750	4.500	5.750	6.750	3/4	1.187	2.000
3.000	7.500	4.937	1.250	5.145	3.875	4.500	5.750	6.750	3/4	1.187	2.000
3.125	7.500	4.937	1.250	5.145	4.000	4.500	5.750	6.750	3/4	1.187	2.000
3.250	8.000	5.312	1.250	5.520	4.125	4.875	6.125	7.250	3/4	1.187	2.000
3.375	8.000	5.312	1.250	5.520	4.250	4.875	6.125	7.250	3/4	1.187	2.000
3.500	8.000	5.312	1.250	5.520	4.375	4.875	6.125	7.250	3/4	1.187	2.000
3.625	8.500	5.687	1.250	5.895	4.500	5.250	6.500	7.750	3/4	1.187	2.000
3.750	8.500	5.687	1.250	5.895	4.625	5.250	6.500	7.750	3/4	1.187	2.000
3.875	8.500	5.687	1.250	5.895	4.750	5.250	6.500	7.750	3/4	1.187	2.000
4.000	9.000	6.062	1.250	6.145	4.875	5.500	6.875	8.250	3/4	1.187	2.000

Сортировать:

В наличии

Картриджное уплотнение R–Convertor 100, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	100
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

114 340 грн.

-6 018 грн.

120 358 грн.

Картриджное уплотнение R–Convertor 24, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	24
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

27 443 грн.

-1 444 грн.

28 887 грн.

Картриджное уплотнение R–Convertor 25, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	25
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

28 586 грн.

-1 505 грн.

30 091 грн.

Картриджное уплотнение R–Convertor 28, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	28
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

32 016 грн.

-1 685 грн.

33 701 грн.

Картриджное уплотнение R–Convertor 30, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	30
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

34 301 грн.

-1 805 грн.

36 106 грн.

Картриджное уплотнение R–Convertor 32, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	32
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

36 587 грн.

-1 926 грн.

38 513 грн.

Картриджное уплотнение R–Convertor 33, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	33
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

37 734 грн.

-1 986 грн.

39 720 грн.

Картриджное уплотнение R–Convertor 35, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	35
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

40 019 грн.

-2 106 грн.

42 125 грн.

Картриджное уплотнение R–Convertor 38, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	38
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

43 450 грн.

-2 287 грн.

45 737 грн.

Картриджное уплотнение R–Convertor 40, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	40
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

45 737 грн.

-2 407 грн.

48 144 грн.

Картриджное уплотнение R–Convertor 43, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	43
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

49 167 грн.

-2 588 грн.

51 755 грн.

Картриджное уплотнение R–Convertor 45, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	45
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

51 453 грн.

-2 708 грн.

54 161 грн.

Картриджное уплотнение R–Convertor 48, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	48
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

54 884 грн.

-2 889 грн.

57 773 грн.

Картриджное уплотнение R–Convertor 50, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	50
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

57 172 грн.

-3 009 грн.

60 181 грн.

Картриджное уплотнение R–Convertor 53, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	53
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

60 600 грн.

-3 189 грн.

63 789 грн.

Картриджное уплотнение R–Convertor 55, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	55
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

62 888 грн.

-3 310 грн.

66 198 грн.

Картриджное уплотнение R–Convertor 58, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	58
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

66 316 грн.

-3 490 грн.

69 806 грн.

Картриджное уплотнение R–Convertor 60, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	60
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

68 604 грн.

-3 611 грн.

72 215 грн.

Картриджное уплотнение R–Convertor 63, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	63
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

72 035 грн.

-3 791 грн.

75 826 грн.

Картриджное уплотнение R–Convertor 65, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	65
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

74 321 грн.

-3 912 грн.

78 233 грн.

Картриджное уплотнение R–Convertor 68, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	68
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

77 751 грн.

-4 092 грн.

81 843 грн.

Картриджное уплотнение R–Convertor 70, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	70
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

80 038 грн.

-4 213 грн.

84 251 грн.

Картриджное уплотнение R–Convertor 75, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	75
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

85 756 грн.

-4 513 грн.

90 269 грн.

Картриджное уплотнение R–Convertor 80, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	80
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

91 472 грн.

-4 814 грн.

96 286 грн.

Картриджное уплотнение R–Convertor 85, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	85
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

97 189 грн.

-5 115 грн.

102 304 грн.

Картриджное уплотнение R–Convertor 90, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	90
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

102 907 грн.

-5 416 грн.

108 323 грн.

Картриджное уплотнение R–Convertor 95, SIC/SIC, VITON, 304

Под заказ

Артикул: 1029046

Производитель	BTS Engineering
Диаметр вала	95
Материал резины	VITON
Пары трения	SIC/SIC
Материал металлических частей	304

108 623 грн.

-5 717 грн.

114 340 грн.
