Верхний / нижний коллектор, PP+VTR, PHOENIX P65

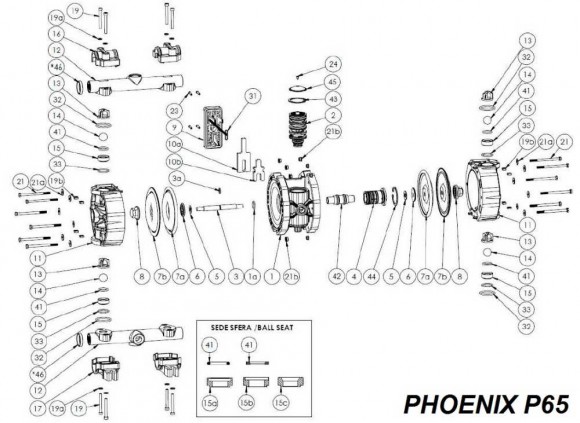

Верхний / нижний коллектор насоса FLUIMAC PHOENIX P65. Материал: PP+VTR. Артикул: P0065CLR04168PP. Позиция на схеме разбора: 12. Общая схема разбора насоса PHOENIX P65: 1 Центральный блок 1a Уплотнительное кольцо 2 Пневматический теплообменник 3 Вал 3a Уплотнительное кольцо 4 Промежуточная пластина с уплотнительным кольцом 5 Тарельчатая пружина 6 Воздушная боковая крышка 7a Мембрана со сторони воздуха 7b Мембрана со сторони жидкости 8 Заглушка 9 Решетка глушителя 10a Внешний глушитель 10b Внутренний глушитель 11 Корпус насоса 12 Верхний / нижний коллектор 12a Верхний коллектор 12b Нижний коллектор 13 Направляющая шариковая обойма 14 Шар 15a Шаровое седло с уплотнительным кольцом N°41 15b Шаровое седло с прокладкой PTFE N°41 15c Шаровое седло 16 Воротник 17 Нога 19 Винтовой коллектор 19b Гаечный коллектор 21 Винтовой кожух 21a Кольцевая прокладка 21b Гайка 23 Винтовая решетка глушителя 24 Винт крышки пневматического обменника 31 Уплотнительное кольцо глушителя 32 Верхнее уплотнительное кольцо 33 Нижние уплотнительное кольцо 41 Внутреннее уплотнительное кольцо седла 42 Командная втулка с уплотнительным кольцом 43 Стопорное кольцо для пневматического обменника 44 Стопорное кольцо центрального блока 45 Крышка пневматического обменника *46 Армирующее кольцо 47 Прокладка хода
