Механическое уплотнение R-560D
Торцевое уплотнение R-560D
Одинарное торцевое уплотнение R-560D - применяется в дренажных и фекальных насосах. Аналог торцевых уплотнений: Burgmann EA560D, John Crane 6, AESSEAL B04. Двойное торцевое уплотнение является аналогом уплотнения компании Burgmann и полностью соответствует ему по техническим характеристикам, качеству и надежности. Данный вид уплотнений используется в насосах, компрессорах, оборудовании для пищевой и химической промышленности и т.д. и т.п. – то есть везде, где требуется обеспечить высококачественное уплотнение вращающихся валов. Высокую надежность работы двойного торцевого уплотнения обеспечивает конструкция узла с двумя уплотнениями – первичным и вторичным. Основным смазочным материалом при эксплуатации узла является сам продукт, с которым работает оборудование.
Температура: -20°~80°
Давление: ≤0.3 МПа
Скорость: ≤15 м/сек
Материалы:
- Вращающееся кольцо: Carbon/SIC;
- Неподвижное кольцо: Ceramic/SIC;
- Сильфон: NBR/VITON;
- Пружина: SS304/SS316;
- Металлические части: SS304/SS316.

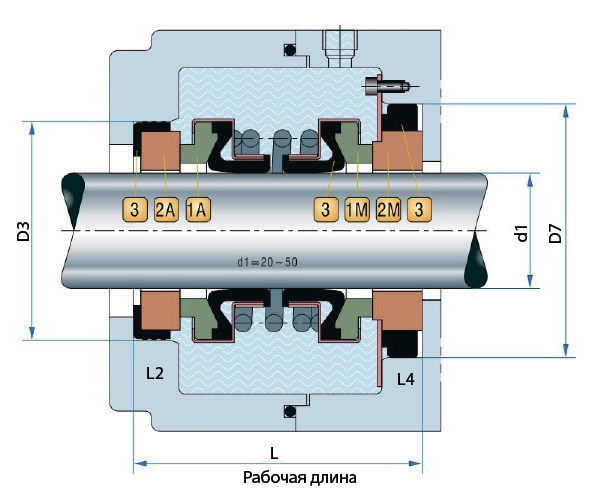

| d1 (H6) | D3 (Max) | D7 (h8) | L (±0.5) | L2 | L4 |
| 13 | 25 | 25 | 36 | 5 | 5 |
| 14 | 30 | 30 | 37 | 5 | 5 |
| 15 | 30 | 30 | 37 | 5 | 5 |
| 16 | 30 | 30 | 37 | 5 | 5 |
| 18 | 35 | 38 | 49 | 7 | 10 |
| 19 | 35 | 38 | 49 | 7 | 10 |
| 20 | 38 | 44 | 49 | 7 | 7 |
| 25 | 44 | 50 | 51 | 7 | 7 |
| 30 | 50 | 57 | 59 | 9 | 8 |
| 35 | 58 | 64 | 61 | 9 | 9 |
| 40 | 64 | 70 | 64 | 11 | 9 |
| 45 | 66 | 70 | 65 | 10 | 9 |
| 50 | 72 | 80 | 69 | 10 | 9 |
