Regeln für den Anschluss von Rohrleitungen an die Pumpe

Die Lebensdauer einer Pumpe hängt direkt von der korrekten Verrohrung und dem fachgerechten Anschluss der Rohrleitungen ab.

Grundlegende Anforderungen an Rohrleitungen:

• beachten Sie, dass der Durchmesser der Pumpenflansche/-stutzen nicht als Grundlage für die Auswahl des Durchmessers der anzuschließenden Rohrleitung dienen sollte (siehe hierzu: Auswahl der an die Pumpe anzuschließenden Rohrdurchmesser);

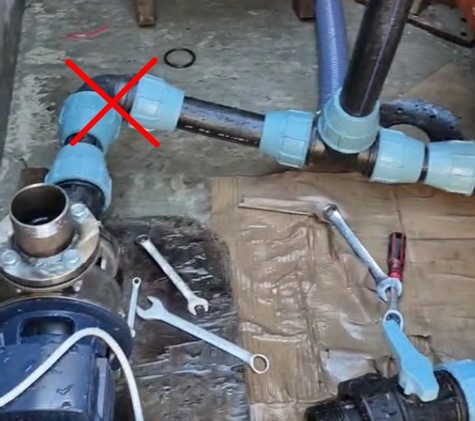

• die Saugleitung sollte so kurz wie möglich sein und keine Bögen, Richtungsänderungen oder Verengungen aufweisen;
• wenn die Pumpe aus einem Behälter oder Gewässer ansaugt und sich oberhalb des Flüssigkeitsspiegels befindet, muss am Ende der Saugleitung ein Rückschlagventil installiert werden, um das Auslaufen der Flüssigkeit aus der Leitung nach dem Abschalten der Pumpe zu verhindern;
• verwenden Sie unbedingt Grobfilter, wenn die Gefahr besteht, dass Verunreinigungen in die Anlage gelangen und die Funktionselemente der Pumpe (Gleitringdichtung, Laufrad) beschädigen;
• achten Sie auf das richtige Gefälle der Rohrleitung. Arbeitet die Pumpe im Saugbetrieb, muss das Gefälle der Rohrleitung in Richtung Wasserquelle verlaufen, um die Bildung von Lufttaschen zu verhindern. Arbeitet die Pumpe mit Zulaufbetrieb, muss das Gefälle in Richtung der Pumpe verlaufen;
• installieren Sie Absperrarmaturen in der Saug- und Druckleitung (Absperrklappen, Kugelhähne, Ventile usw.). Dies ist nicht nur für Wartungsarbeiten erforderlich, sondern bei Kreiselpumpen auch für die Inbetriebnahme und Regelung;
• wenn es sich um eine Hochdruckpumpe handelt und die Druckleitung relativ lang ist, verwenden Sie ein Rückschlagventil in der Druckleitung, um Wasserschläge zu vermeiden;
• überprüfen Sie regelmäßig die Dichtheit der Rohrleitungen und verhindern Sie das Eindringen von Luft in die Saugleitung, da dies nicht nur den Wirkungsgrad der Pumpe verringert, sondern auch den Verschleiß ihrer Funktionselemente beschleunigt;
• vermeiden Sie, dass das Gewicht der Rohrleitungen und Absperrarmaturen auf das Pumpengehäuse übertragen wird.

Verwenden Sie flexible Verbindungen, Rohrhalterungen und Stützen. Beim Fördern heißer Flüssigkeiten sollten axiale Faltenbalg-Kompensatoren eingesetzt werden, um thermische Ausdehnungen auszugleichen.
