Cualquier instalación industrial, objeto de servicios kommunales, sala de calderas, estación de bombeo de aguas residuales o estación de presión de agua incluye en su composición un sistema de tuberías tecnológicas, destinado al suministro de agua y calor, así como al transporte o la circulación de fluidos especiales (incluidos portadores térmicos de aceite térmico de alta temperatura y líquidos químicamente activos como ácidos, álcalis, etc.).
Ninguno de estos sistemas puede imaginarse sin la presencia de válvulas de cierre y regulación : válvulas de bola, válvulas de mariposa , contadores, válvulas solenoides, válvulas de control , filtros y muchos otros equipos necesarios.
La válvula de cierre y regulación, en conjunto con el equipo de bombeo y los sistemas de automatización, está destinada a permitir una gestión eficaz del proceso tecnológico, así como la realización de trabajos de mantenimiento planificados y de emergencia del equipo tecnológico.
Como cualquier equipo, las válvulas de cierre y regulación requieren el cumplimiento de ciertas normas durante la instalación. No nos centraremos en los requisitos especiales para equipos específicos, como contadores ultrasónicos o rotámetros. En cualquier caso, nada es mejor que las instrucciones de funcionamiento del fabricante.
Principales requisitos generales
El diámetro nominal de la válvula debe seleccionarse según el cálculo hidráulico y el propósito tecnológico.
El cuerpo del elemento de cierre o regulación no debe recibir cargas de torsión, tracción, flexión o compresión provenientes de las tuberías conectadas, bombas o equipos de intercambio térmico.
Para proteger válvulas, caudalímetros, válvulas de bola y otros equipos sensibles a la entrada de impurezas sólidas, deben instalarse filtros antes de ellos.
Para evitar la transmisión de vibraciones a las tuberías conectadas, deben instalarse insertos antivibratorios.
En las conexiones bridadas, debe colocarse una arandela entre la tuerca o la cabeza del tornillo y la brida.
Las contrabridas de las tuberías conectadas deben ser paralelas a las bridas del equipo, y entre las bridas deben instalarse juntas que correspondan a los parámetros del fluido transportado.
Nunca utilice la válvula de cierre como punto de fijación o soporte de la tubería.

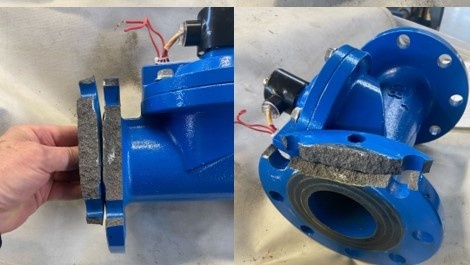

En la imagen se muestra un ejemplo de daño de una válvula solenoide como resultado del incumplimiento de las normas de instalación.
Las fuerzas y momentos que actúan sobre las conexiones (boquillas, bridas), por ejemplo debido a torsión y/o expansión térmica, no deben superar los valores permitidos indicados en las instrucciones de funcionamiento. Un aumento excesivo e inaceptable de las tensiones en la tubería puede provocar daños en el equipo.
Las expansiones térmicas de las tuberías deben compensarse mediante compensadores конструктивos en forma de U, codos angulares, soportes móviles o compensadores axiales especiales.
