Réparation d'une pompe péristaltique

Les pompes péristaltiques sont des pompes volumétriques dont l’élément principal est un tube ou un flexible en caoutchouc fabriqué à partir de matériaux tels que le Santoprene, le Neoprene, le Tygon, etc.

Ce flexible combine à la fois élasticité, résistance mécanique et résistance chimique à une large gamme de produits chimiques (produits phytosanitaires, acides, hydroxyde de sodium, alcools, moût fermenté, jus de fruits, huiles, etc.).

Cet élément est celui qui subit l’usure la plus importante dans une pompe péristaltique, car il est constamment en contact non seulement avec le fluide pompé, mais également avec les galets qui le compriment en permanence, ce qui entraîne son usure progressive.

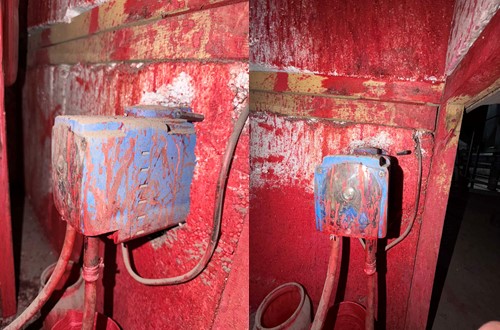

La photo ci-dessous montre une pompe doseuse péristaltique destinée à l’injection d’un insecticide pour le traitement des grains de blé.

Le client a contacté notre société pour une intervention de maintenance consistant au remplacement du flexible de la pompe péristaltique. La fuite ayant été détectée à temps, il a été possible de se limiter au remplacement du flexible sans devoir remplacer les galets du rotor.

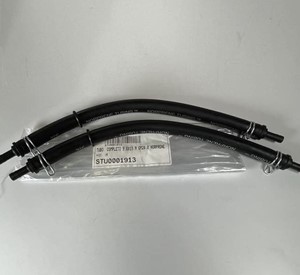

Nouveau flexible

Lors du remplacement du flexible, il convient de respecter quelques règles simples:

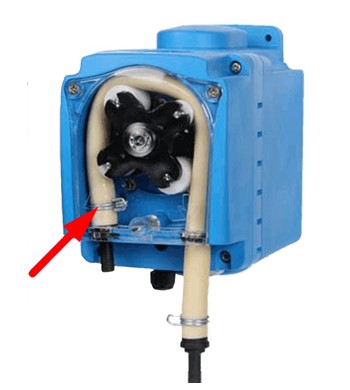

• fixer le flexible dans la rainure prévue à cet effet sur le corps de pompe du côté aspiration (comme illustré dans cet exemple);

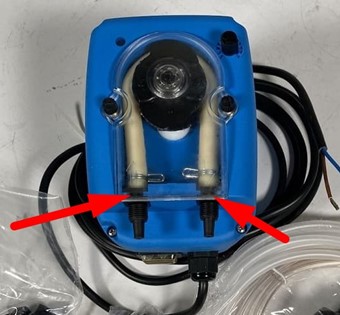

• fixer le flexible des deux côtés si la conception de la pompe et la longueur du flexible le permettent (comme montré sur la photo ci-dessous);

• avant l’installation, lubrifier le flexible et les galets avec de la vaseline technique afin de réduire les frottements;
• fixer le couvercle en plastique de la pompe à l’aide de vis afin de maintenir correctement le flexible en place.
