Każde przedsiębiorstwo produkcyjne, obiekt gospodarki komunalnej, kotłownia, przepompownia ścieków (KNS) czy stacja wodociągowa zawierają w swoim składzie system technologicznych rurociągów, przeznaczonych do dostarczania wody i ciepła oraz do transportu lub cyrkulacji specjalnych cieczy (w tym wysokotemperaturowych nośników ciepła na bazie oleju termicznego, cieczy chemicznie aktywnych, takich jak kwasy, zasady itp.).
Każdej z tych instalacji nie można sobie wyobrazić bez armatury odcinającej i regulacyjnej — zaworów, zasuw , liczników, zaworów elektromagnetycznych, zaworów regulacyjnych , filtrów oraz wielu innych niezbędnych elementów wyposażenia.
Armatura odcinająco-regulacyjna w połączeniu z urządzeniami pompowymi oraz systemami automatyki służy do efektywnego sterowania procesem technologicznym, a także do wykonywania planowych i awaryjnych prac serwisowych urządzeń technologicznych.
Jak każde urządzenie, armatura odcinająco-regulacyjna wymaga przestrzegania określonych zasad montażu. Nie będziemy skupiać się na szczególnych wymaganiach dotyczących specjalistycznego sprzętu, takiego jak liczniki ultradźwiękowe czy rotametry. W każdym przypadku najlepszym źródłem informacji jest instrukcja obsługi.
Podstawowe ogólne wymagania
Średnica nominalna armatury powinna być dobrana na podstawie obliczeń hydraulicznych oraz przeznaczenia technologicznego.
Korpus elementu odcinająco-regulacyjnego nie powinien przenosić obciążeń skręcających, rozciągających, zginających ani ściskających pochodzących od podłączonych rurociągów, pomp lub wymienników ciepła.
W celu ochrony zaworów, przepływomierzy, zaworów kulowych oraz innego wyposażenia wrażliwego na zanieczyszczenia stałe, przed nimi należy instalować filtry.
Aby zapobiec przenoszeniu drgań na podłączone rurociągi, należy stosować wstawki antywibracyjne.
Przy połączeniach kołnierzowych pomiędzy nakrętką/łbem śruby a kołnierzem powinna być zamontowana podkładka.
Kołnierze rurociągów przyłączanych powinny być równoległe do kołnierzy urządzeń, a pomiędzy nimi należy stosować uszczelki odpowiednie do parametrów transportowanego medium.
Nigdy nie należy wykorzystywać armatury odcinającej jako punktu mocowania lub podpory dla rurociągu.

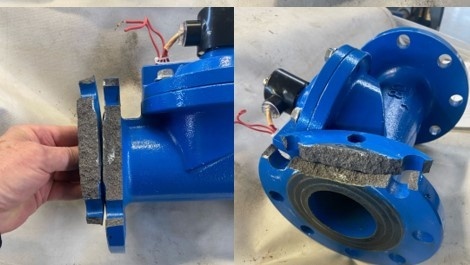

Na zdjęciu przedstawiono przykład uszkodzenia zaworu elektromagnetycznego w wyniku naruszenia zasad montażu.
Siły i momenty działające na króćce (złączki, kołnierze), np. wskutek skręcania i/lub rozszerzalności cieplnej, nie powinny przekraczać dopuszczalnych wartości określonych w instrukcji obsługi. Nadmierne, niedopuszczalne naprężenia w rurociągu mogą prowadzić do uszkodzenia urządzeń.
Rozszerzalność cieplna rurociągów powinna być kompensowana za pomocą konstrukcyjnych kompensatorów w kształcie litery U, kolan, podpór przesuwnych lub specjalnych kompensatorów osiowych.
