Мачти (щогли) для вітрогенераторів

Установка вітрогенератора передбачає наявність мачти (щогли) на якій він буде встановлений. Висота і конструкція мачти розраховується індивідуально для кожного випадку.

Конструкції вертикальних опор можуть бути досить різними.

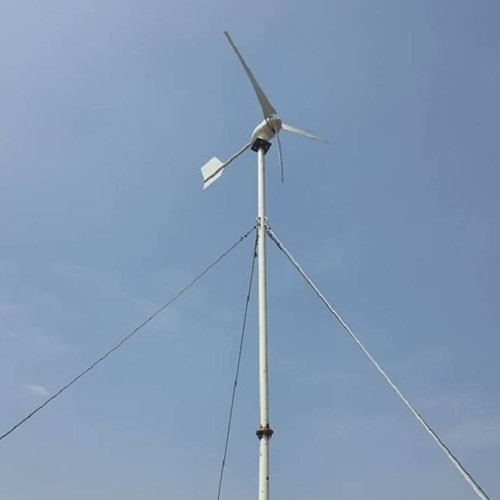

Мачта на розтяжках

Даний вид опори використовується для горизонтальних вітрогенераторів потужністю до 10 кВт.

Переваги:

• низька вартість, за рахунок використання труб і профілів меншого перерізу;
• можливість установки без використання крана.

Недоліки:

• займає велику площу, оскільки розтяжки потрібно кріпити по периметру опору під певним кутом;
• менша надійність в порівнянні з іншими типами опор;
• необхідність обслуговування.

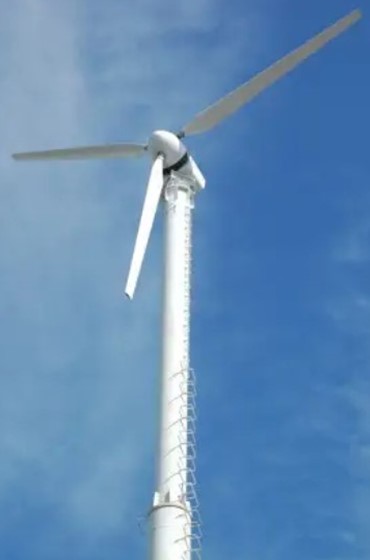

Ступінчата опора

Опора для вітрогенератора складається з декількох сегментів (труб різного діаметру). Сегменти кріпляться між собою фланцями.

Конструкція такої опори використовується для установки вітрогенераторів в широкому діапазоні потужностей. Висота щогли може сягати 36-40 м.

Переваги:

• надійність конструкції;
• проста і швидка установка;
• не потребує обслуговування.

Недоліки:

• необхідність використання крана для установки вітрогенератора
• відносно висока вартість, оскільки використовується труба або профіль товстостінного перерізу

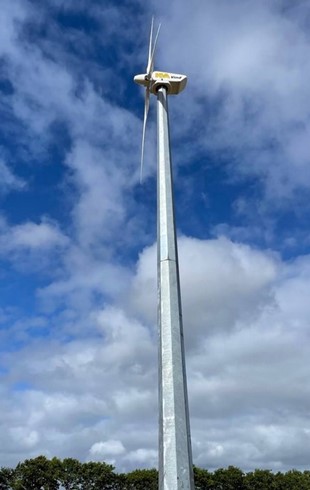

Суцільна конусна опора

Вертикальна опора виготовлена шляхом зварювання смуг сталі у шестигранній або восьмигранній формі.

Опора являє собою суцільну конструкцію конусоподібної форми з двома фланцями - опорний фланець для кріплення до фундаменту і фланець кріплення вітрогенератора. Висота опори обмежена – 12 м.

Переваги:

• висока надійність конструкції;
• найшвидша установка;
• не потребує обслуговування.

Недоліки:

• необхідність використання крана для установки вітрогенератора, а також складність транспортування, оскільки опора нерозбірна;
• відносно висока вартість, оскільки використовується труба або профіль товстостінного перерізу.

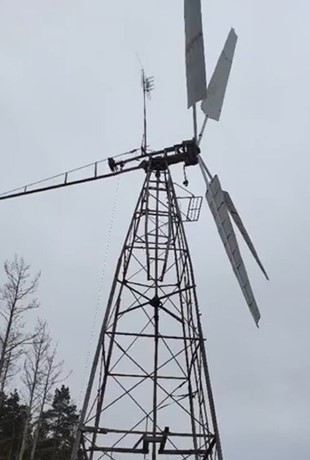

Мачта-ферма

Це щогла, що виготовляється за допомогою стандартного профільного металопрокату (кутник, квадратна чи прямокутна труба, кругла труба тощо).

Висота щогли може становити від 12 до 36 м.

Переваги:

• висока надійність конструкції;
• не потребує обслуговування.

Недоліки:

• необхідність проведення зварювальних робіт;
• складність виготовлення.

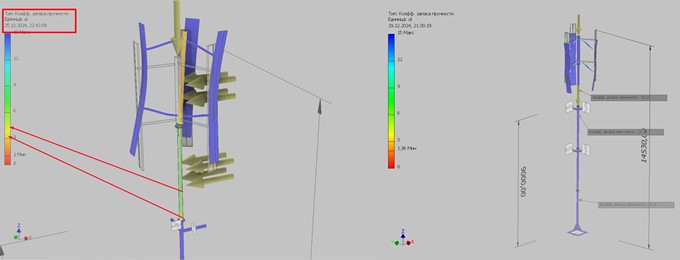

Кожна конструкція потребує індивідуального підходу і розраховується на міцність, жорсткість і стійкість.

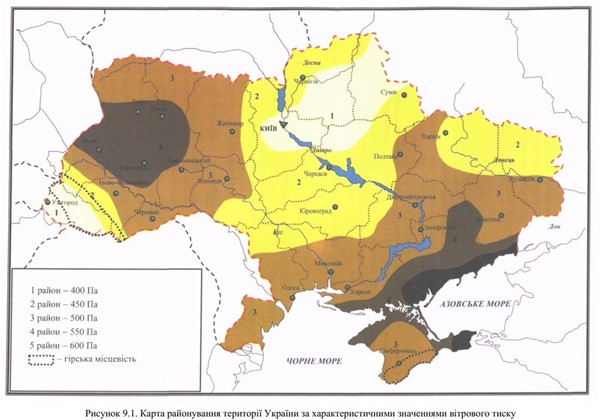

При розрахунку опори основними вихідними даними є маса вітрогенератора, висота щогли, а також вітровий тиск в регіоні, де буде встановлено вітрогенератор.
